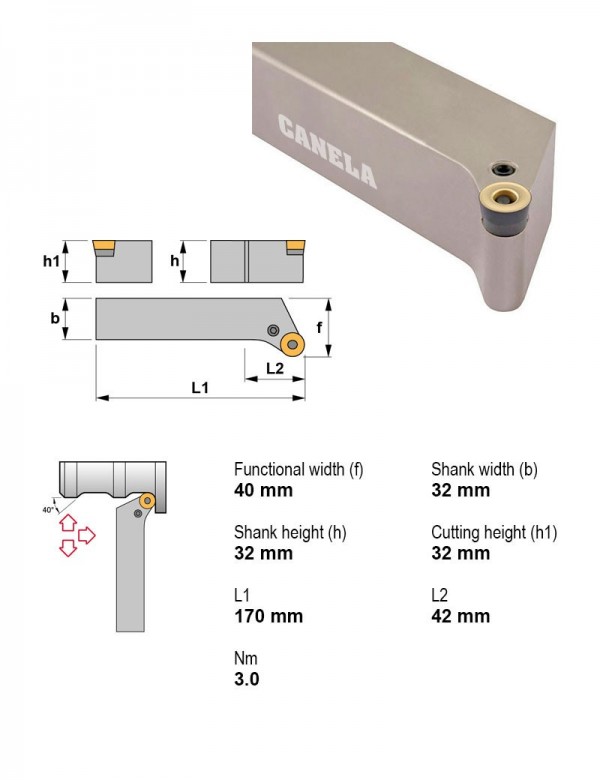

Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRSCL3232P20
Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Задний угол Положительный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 32X32 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Сечение державки | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| PRSCL2525M10 | Квадратный хвостовик | Нет | Левое | Положительный | 25X25 | 10 | |
| PRSCL2525M12 | Квадратный хвостовик | Нет | Левое | Положительный | 25X25 | 12.7 | |
| PRSCL2525M16 | Квадратный хвостовик | Нет | Левое | Положительный | 25X25 | 16 | |
| PRSCL3225P10 | Квадратный хвостовик | Нет | Левое | Положительный | 32X25 | 10 | |
| PRSCL3225P12 | Квадратный хвостовик | Нет | Левое | Положительный | 32X25 | 12.7 | |
| PRSCL3225P16 | Квадратный хвостовик | Нет | Левое | Положительный | 32X25 | 16 | |
| PRSCL3232P20 | Квадратный хвостовик | Нет | Левое | Положительный | 32X32 | — | Текущая |
| PRSCL4040S20 | Квадратный хвостовик | Нет | Левое | Положительный | 40X40 | — | |
| PRSCL4040S25 | Квадратный хвостовик | Нет | Левое | Положительный | 40X40 | 25.4 | |
| PRSCL5050T32 | Квадратный хвостовик | Нет | Левое | Положительный | 50X50 | — | |
| PRSCR2020K10 | Квадратный хвостовик | Нет | Правое | Положительный | 20X20 | 10 | |
| PRSCR2020K12 | Квадратный хвостовик | Нет | Правое | Положительный | 20X20 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRSCL3232P20.
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Документы по позиции
Для этой позиции документы пока не привязаны.
