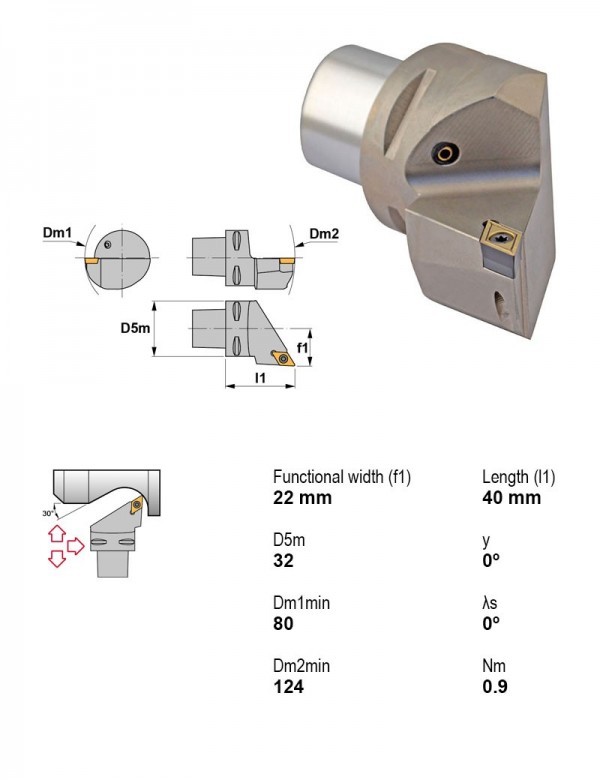

Canela · Державки токарные — центральный винт, пластина D (ромбическая 55°) · арт. PSC32-SDJCL22040-07
Державка токарная Ø32 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина D (ромбическая 55°) — 70 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC32-SDJCL22040-07 | профилирование, точение | 93° | PSC | Есть | Левое | 6.35 | — | Текущая |
| PSC32-SDJCL22040-11 | профилирование, точение | 93° | PSC | Есть | Левое | 9.52 | — | |
| PSC32-SDJCR22040-07 | профилирование, точение | 93° | PSC | Есть | Правое | 6.35 | — | |
| PSC32-SDJCR22040-11 | профилирование, точение | 93° | PSC | Есть | Правое | 9.52 | — | |
| PSC32-SDNCN00040-11 | Профилирование | 63° | PSC | Есть | Нейтральное | 9.52 | — | |
| PSC40-SDJCL27050-07 | профилирование, точение | 93° | PSC | Есть | Левое | 6.35 | — | |
| PSC40-SDJCL27050-11 | профилирование, точение | 93° | PSC | Есть | Левое | 9.52 | — | |
| PSC40-SDJCR27050-07 | профилирование, точение | 93° | PSC | Есть | Правое | 6.35 | — | |
| PSC40-SDJCR27050-11 | профилирование, точение | 93° | PSC | Есть | Правое | 9.52 | — | |
| PSC40-SDNCN00050-11 | Профилирование | 63° | PSC | Есть | Нейтральное | 9.52 | — | |
| PSC50-SDJCL35060-11 | профилирование, точение | 93° | PSC | Есть | Левое | 9.52 | — | |
| PSC50-SDJCR35060-11 | профилирование, точение | 93° | PSC | Есть | Правое | 9.52 | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-SDJCL22040-07.
Пластины токарные по ISO 18326
- DCGT070202-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая, черновая
- DCGT070204-ALKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- DCGT070204-APKM15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCMT070204TN15Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN15
- DCMT070204TN30Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN30
- DCMT070204TN35Пластина токарная, ромбическая 55°, IC 6,35 мм, сплав TN35
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
