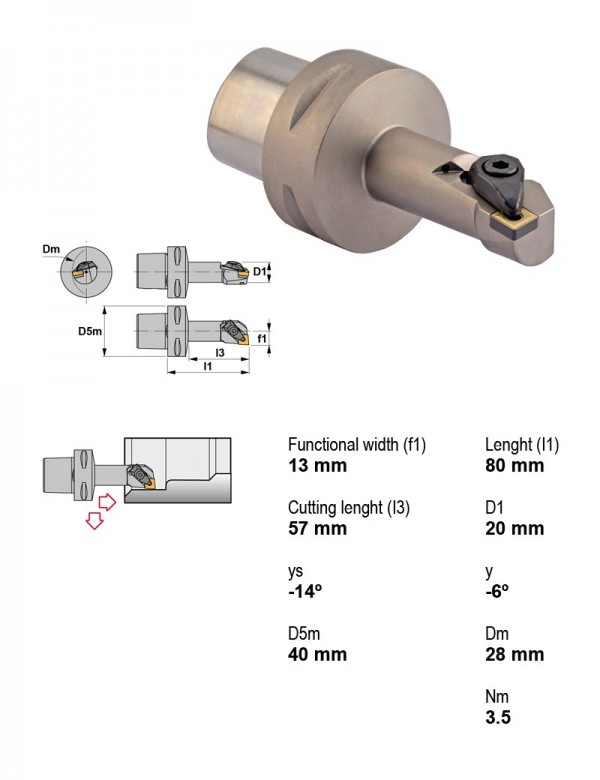

Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Canela · Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC40-DCLNL13080-09

Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика40 мм
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) — 25 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммВ список
PSC40-DCLNL13080-09PSCЕстьЛевое409.52Текущая
PSC40-DCLNL17090-12PSCЕстьЛевое4012.7
PSC40-DCLNR13080-09PSCЕстьПравое409.52
PSC40-DCLNR17090-12PSCЕстьПравое4012.7
PSC40-DTFNL27050-22PSCЕстьЛевое4012.7
PSC40-DTFNR27050-22PSCЕстьЛевое4012.7
PSC40-MSSNL27045-15PSCЕстьЛевое4015.88
PSC40-MSSNR27045-15PSCЕстьЛевое4015.88
PSC50-ACPSCЕстьЛевое50—
PSC50-DCLNL13080-09PSCЕстьЛевое509.52
PSC50-DCLNL17090-12PSCЕстьЛевое5012.7
PSC50-DCLNR13080-09PSCЕстьПравое509.52
Показать ещё · всего в серии 25

Совместимость

Связанные позиции по данным производителя — 112 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-DCLNL13080-09.

Пластины токарные по ISO 18323

  • CNMG090304FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
  • CNMG090308FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
  • CNMG090308MC-TN35Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN35

Запчасти к инструменту2

  • 4294Пружина
  • ICSN-322Пластина опорная ромбическая 80° ICSN-322

Винты для пластин1

  • 1695Винт под шестигранник M5×0,8 1695

Державки резьбовые токарные1

  • PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch

Оправки расточные1

  • PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Подходит к позициям

У этих позиций PSC40-DCLNL13080-09 указан производителем как подходящий.

Державки токарные по ISO 560859

  • PCLNL1616H09Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNL2020K09Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNL2525M09Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNR1616H09Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNR2020K09Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PCLNR2525M09Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNL1616H11Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNL2020K11Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNL2525M11Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNL3225P11Державка токарная, 32X25, 93°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNR1616H11Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNR2020K11Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNR2525M11Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PDJNR3225P11Державка токарная, 32X25, 93°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PRSNL2020K09Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PRSNR2020K09Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSBNL1616H09Державка токарная, 16X16, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSBNL2020K09Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSBNR1616H09Державка токарная, 16X16, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSBNR2020K09Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDJNL35060-11Державка токарная Ø50 мм, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDJNR35060-11Державка токарная Ø50 мм, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSDNN1616H09Державка токарная, 16X16, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSKNL1616H09Державка токарная, 16X16, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSKNL2020K09Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSKNR1616H09Державка токарная, 16X16, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSKNR2020K09Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSSNL1616H09Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSSNL2020K09Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSSNR1616H09Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSSNR2020K09Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNL1616H16Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNL3225P16Державка токарная, 32X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNR1616H16Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNR2525M16Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTFNR3225P16Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PTGNL1616H16Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Показаны первые 40 из 59. Остальные — в разделе Державки токарные по ISO 5608.

Оправки расточные44

  • A25R-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A25R-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PWLNL06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • A32S-PWLNR06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC32-PDUNL17090-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC32-PDUNR17090-11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNL22110-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC40-PDUNR22110-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDUNL22110-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC50-PDUNR22110-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • PSC63-PDUNL17100-11Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
  • PSC63-PDUNR17100-11Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
  • PTFNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTFNR20CA-22Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTGNR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNL16CA-16Оправка расточная, 45°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTSNR16CA-16Оправка расточная, 45°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTTNL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTTNR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTWNL16CA-16Оправка расточная, 60°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PTWNR16CA-16Оправка расточная, 60°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • S25T-PCLNL09Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S25T-PCLNR09Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S25T-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S25T-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S25T-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S25T-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S32U-PDUNL11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S32U-PDUNR11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S32U-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
  • S32U-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Показаны первые 40 из 44. Остальные — в разделе Оправки расточные.

Документы по позиции

Для этой позиции документы пока не привязаны.
