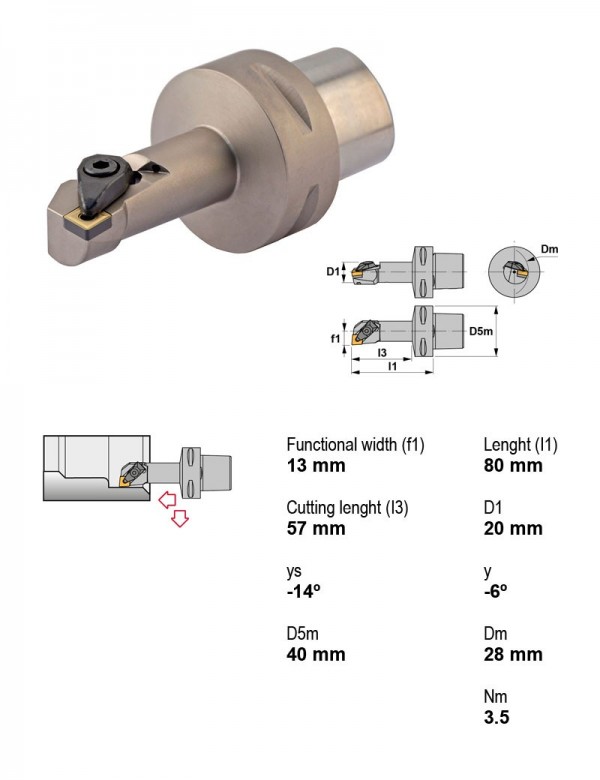

Canela · Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC40-DCLNR13080-09
Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр корпуса | 13 мм |
| Длина корпуса | 80 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC40-DCLNR13080-09 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC40-DCLNR13080-09 →
Другие типоразмеры серии
Оправки расточные — прижим за лунку, пластина C (ромбическая 80°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|
| PSC40-DCLNL13080-09 | Есть | Левое | 40 | 9.52 | 13 | 80 | |
| PSC40-DCLNL17090-12 | Есть | Левое | 40 | 12.7 | 17 | 90 | |
| PSC40-DCLNR13080-09 | Есть | Правое | 40 | 9.52 | 13 | 80 | Текущая |
| PSC40-DCLNR17090-12 | Есть | Правое | 40 | 12.7 | 17 | 90 | |
| PSC40-DTFNL27050-22 | Есть | Левое | 40 | 12.7 | 27 | 50 | |
| PSC40-DTFNR27050-22 | Есть | Левое | 40 | 12.7 | 27 | 50 | |
| PSC40-MSSNL27045-15 | Есть | Левое | 40 | 15.88 | 27 | 45 | |
| PSC40-MSSNR27045-15 | Есть | Левое | 40 | 15.88 | 27 | 45 | |
| PSC50-AC | Есть | Левое | 50 | — | — | — | |
| PSC50-DCLNL13080-09 | Есть | Левое | 50 | 9.52 | 13 | 80 | |
| PSC50-DCLNL17090-12 | Есть | Левое | 50 | 12.7 | 17 | 90 | |
| PSC50-DCLNR13080-09 | Есть | Правое | 50 | 9.52 | 13 | 80 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DCLNR13080-09.
Пластины токарные по ISO 18323
- CNMG090304FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- CNMG090308FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- CNMG090308MC-TN35Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
