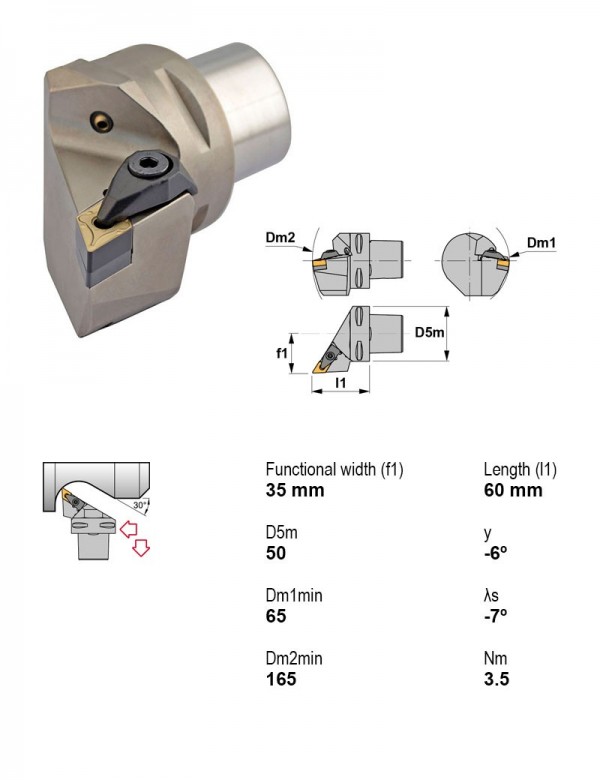

Canela · Державки токарные — прижим за лунку, пластина D (ромбическая 55°) · арт. PSC50-DDJNR35060-11
Державка токарная Ø50 мм, 93°, правое, Применение Профилирование, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина D (ромбическая 55°) — 58 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC40-DDUNL27050-15 | Внутреннее торцевание | 93° | PSC | Есть | Левое | 40 | 12.7 | |
| PSC40-DDUNR27050-15 | Внутреннее торцевание | 93° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-DDHNL35060-15 | Профилирование | 107°30' | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DDHNR35060-15 | Профилирование | 107°30' | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-DDJNL35060-11 | Профилирование | 93° | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-DDJNL35060-15 | Профилирование | 93° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DDJNR35060-11 | Профилирование | 93° | PSC | Есть | Правое | 50 | 9.52 | Текущая |
| PSC50-DDJNR35060-15 | Профилирование | 93° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-DDNNN00060-11 | Профилирование | 63° | PSC | Есть | Нейтральное | 50 | 9.52 | |
| PSC50-DDNNN00060-15 | Профилирование | 63° | PSC | Есть | Нейтральное | 50 | 12.7 | |
| PSC50-DDUNL35060-15 | Внутреннее торцевание | 93° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DDUNR35060-15 | Внутреннее торцевание | 93° | PSC | Есть | Правое | 50 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DDJNR35060-11.
Пластины токарные по ISO 18324
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
