Canela · Державки токарные — профилирование · арт. PSC50-DDJNR35060-15

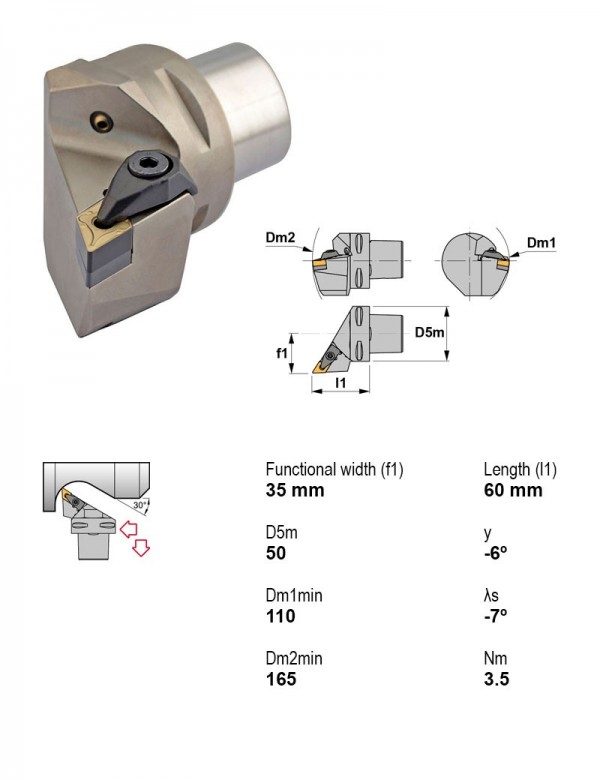

Державка токарная Ø50 мм, 93°, правое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-SVVCN00050-16 | 72°30' | Центральный винт | PSC | Есть | Нейтральное | Положительный | V — ромбическая 35° | 40 | |
| PSC50-DDHNL35060-15 | 107°30' | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDHNR35060-15 | 107°30' | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDJNL35060-11 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDJNL35060-15 | 93° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDJNR35060-11 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDJNR35060-15 | 93° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 50 | Текущая |
| PSC50-DDNNN00060-11 | 63° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DDNNN00060-15 | 63° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-DRSNL35060-12 | 45° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | R — круглая | 50 | |
| PSC50-DRSNR35060-12 | 45° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | R — круглая | 50 | |
| PSC50-DVVNN00065-16 | 72°30' | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | V — ромбическая 35° | 50 |
Совместимость
Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DDJNR35060-15.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
