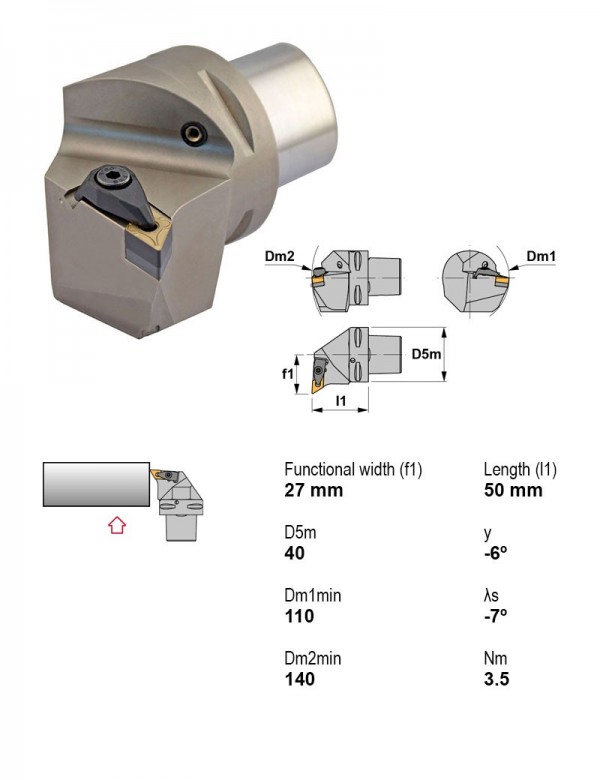

Державка токарная Ø40 мм, 93°, правое
Canela · Державки токарные — внутреннее торцевание · арт. PSC40-DDUNR27050-15

Державка токарная Ø40 мм, 93°, правое

ПрименениеВнутреннее торцевание
Главный угол в плане93°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияПравое
Диаметр хвостовика40
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — внутреннее торцевание — 76 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
PSC32-DSKNR22040-1275°Прижим за лункуPSCЕстьПравоеОтрицательныйS — квадратная 90°32
PSC40-DCKNL27050-1275°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°40
PSC40-DCKNL27050-1675°Прижим за лункуPSCЕстьЛевоеОтрицательныйC — ромбическая 80°40
PSC40-DCKNR27050-1275°Прижим за лункуPSCЕстьПравоеОтрицательныйC — ромбическая 80°40
PSC40-DCKNR27050-1675°Прижим за лункуPSCЕстьПравоеОтрицательныйC — ромбическая 80°40
PSC40-DDUNL27050-1593°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
PSC40-DDUNR27050-1593°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°40Текущая
PSC40-DSKNL27050-1275°Прижим за лункуPSCЕстьЛевоеОтрицательныйS — квадратная 90°40
PSC40-DSKNR27050-1275°Прижим за лункуPSCЕстьПравоеОтрицательныйS — квадратная 90°40
PSC40-DTFNL27050-1690°Прижим за лункуPSCЕстьЛевоеОтрицательныйT — треугольная 60°40
PSC40-DTFNR27050-1690°Прижим за лункуPSCЕстьПравоеОтрицательныйT — треугольная 60°40
PSC40-PDUNL27050-1593°Рычажный зажимPSCЕстьЛевоеОтрицательныйD — ромбическая 55°40
Показать ещё · всего в серии 76

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-DDUNR27050-15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
