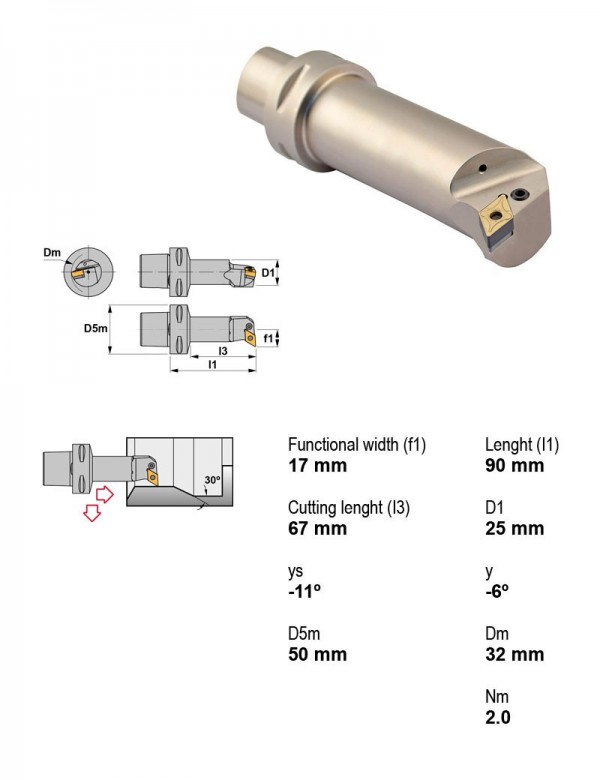

Canela · Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) · арт. PSC50-PDUNL17090-11
Оправка расточная Ø50 мм, 93°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Диаметр корпуса | 17 мм |
| Длина корпуса | 90 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-PDUNL17090-11 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC50-PDUNL17090-11 →
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|
| PSC40-PDUNL27080-15 | Есть | Левое | 40 | 12.7 | |
| PSC40-PDUNL27120-15 | Есть | Левое | 40 | 12.7 | |
| PSC40-PDUNR17090-11 | Есть | Правое | 40 | 9.52 | |
| PSC40-PDUNR22110-11 | Есть | Правое | 40 | 9.52 | |
| PSC40-PDUNR27080-15 | Есть | Правое | 40 | 12.7 | |
| PSC40-PDUNR27120-15 | Есть | Правое | 40 | 12.7 | |
| PSC50-PDUNL17090-11 | Есть | Левое | 50 | 9.52 | Текущая |
| PSC50-PDUNL22110-11 | Есть | Левое | 50 | 9.52 | |
| PSC50-PDUNL27140-15 | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNL35100-15 | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNL35150-15 | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNR17090-11 | Есть | Правое | 50 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PDUNL17090-11.
Пластины токарные по ISO 18324
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
