Canela · Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) · арт. PSC50-PDUNR17090-11

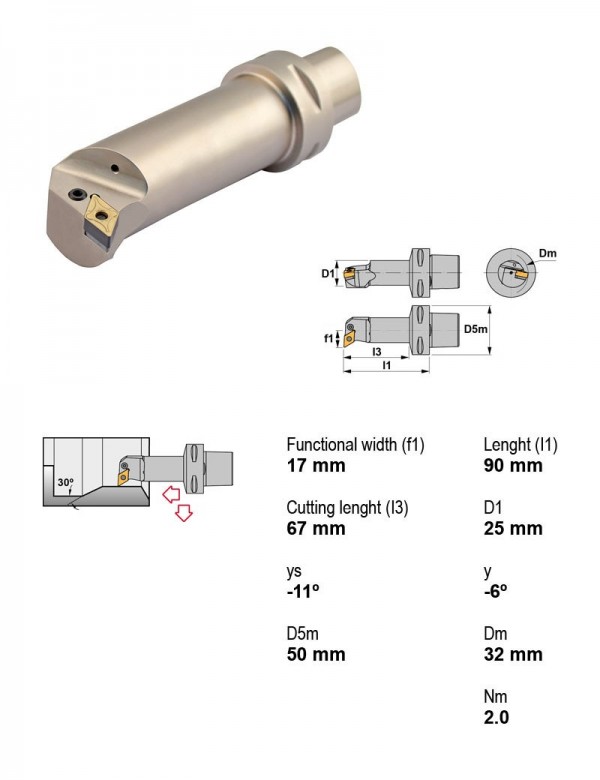

Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| PSC40-PDUNR27120-15 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-PDUNL17090-11 | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-PDUNL22110-11 | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-PDUNL27140-15 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNL35100-15 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNL35150-15 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNR17090-11 | PSC | Есть | Правое | 50 | 9.52 | Текущая |
| PSC50-PDUNR22110-11 | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-PDUNR27140-15 | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PDUNR35100-15 | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PDUNR35150-15 | PSC | Есть | Правое | 50 | 12.7 | |
| PSC63-PDUNL17100-11 | PSC | Есть | Левое | 63 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PDUNR17090-11.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 4109Штифт стопорный 4109
Запчасти к инструменту1
- 3711Пластина опорная ромбическая 55° 3711
Документы по позиции
Для этой позиции документы пока не привязаны.
