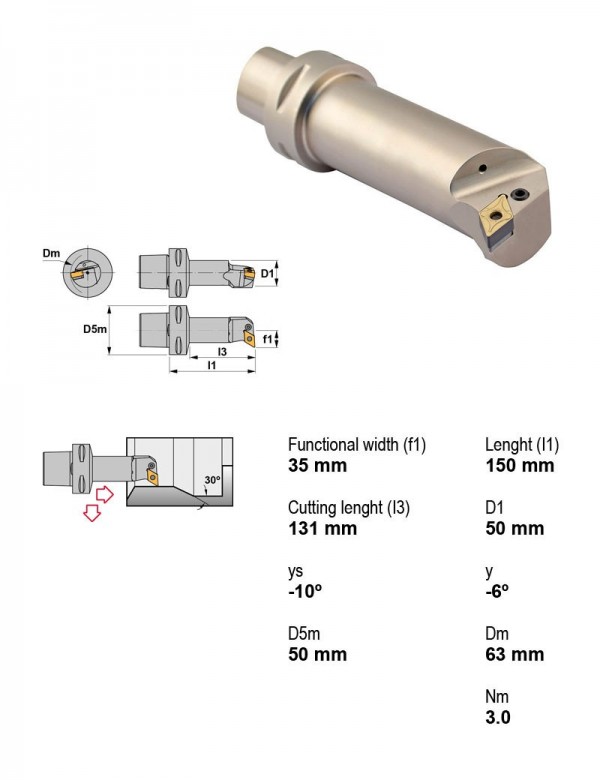

Canela · Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) · арт. PSC50-PDUNL35150-15
Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|
| PSC40-PDUNR27080-15 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC40-PDUNR27120-15 | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-PDUNL17090-11 | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-PDUNL22110-11 | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-PDUNL27140-15 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNL35100-15 | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-PDUNL35150-15 | PSC | Есть | Левое | 50 | 12.7 | Текущая |
| PSC50-PDUNR17090-11 | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-PDUNR22110-11 | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-PDUNR27140-15 | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PDUNR35100-15 | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-PDUNR35150-15 | PSC | Есть | Правое | 50 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 66 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-PDUNL35150-15.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35, Толщина пластины 6,35 мм
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20, Толщина пластины 6,35 мм
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 6,35 мм
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 6,35 мм
Винты для пластин1
- 1638Винт рычажного зажима M8×1 1638
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм, Длина 81 мм
Подходит к позициям
У этих позиций PSC50-PDUNL35150-15 указан производителем как подходящий.
Оправки расточные30
- S10M-CTFPL09Оправка расточная Ø10 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S10M-CTFPR09Оправка расточная Ø10 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S10M-CTUPL09Оправка расточная Ø10 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S10M-CTUPR09Оправка расточная Ø10 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S12M-CTFPL09Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S12M-CTFPR09Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Прижим сверху, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S12M-CTUPL09Оправка расточная Ø12 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- S12M-CTUPR09Оправка расточная Ø12 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 5,55 мм
- SCFCL06CA-06Оправка расточная, 90°, левое, Высота центра картриджа 6 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCFCL08CA-06Оправка расточная, 90°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCFCR06CA-06Оправка расточная, 90°, правое, Высота центра картриджа 6 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCFCR08CA-06Оправка расточная, 90°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- SCLCL06CA-06Оправка расточная, 95°, левое, Высота центра картриджа 6 мм, Задний угол Положительный
- SCLCL08CA-06Оправка расточная, 95°, левое, Высота центра картриджа 8 мм, Задний угол Положительный
- SCLCR06CA-06Оправка расточная, 95°, правое, Высота центра картриджа 6 мм, Внутренняя подача СОЖ Нет, Задний угол Положительный
- SCLCR08CA-06Оправка расточная, 95°, правое, Высота центра картриджа 8 мм, Внутренняя подача СОЖ Нет, Задний угол Положительный
- STFCL08CA-09Оправка расточная, 90°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCL08CA-11Оправка расточная, 90°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCR08CA-09Оправка расточная, 90°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCR08CA-11Оправка расточная, 90°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STSCL08CA-09Оправка расточная, 45°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STSCL08CA-11Оправка расточная, 45°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STSCR08CA-09Оправка расточная, 45°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STSCR08CA-11Оправка расточная, 45°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STTCL08CA-09Оправка расточная, 60°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STTCL08CA-11Оправка расточная, 60°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STTCR08CA-09Оправка расточная, 60°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STTCR08CA-11Оправка расточная, 60°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STWCL08CA-11Оправка расточная, 60°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STWCR08CA-11Оправка расточная, 60°, правое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
Державки токарные по ISO 560812
- CTFPL1010E11Державка токарная, 10X10, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTFPR1010E11Державка токарная, 10X10, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPL1010E11Державка токарная, 10X10, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPL1212F11Державка токарная, 12X12, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPR1010E11Державка токарная, 10X10, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPR1212F11Державка токарная, 12X12, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- CTGPR1616H11Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTGPR2020K11Державка токарная, 20X20, 90°, правое, Крепление пластины Прижим сверху, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- CTTPL0808D09Державка токарная, 8X8, 60°, левое, Применение внутреннее торцевание, профилирование, точение
- CTTPL1010E09Державка токарная, 10X10, 60°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 5,55 мм
- CTTPR0808D09Державка токарная, 8X8, 60°, правое, Применение внутреннее торцевание, профилирование, точение
- CTTPR1010E09Державка токарная, 10X10, 60°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 5,55 мм
Головки расточные регулируемые1
- 611427012Головка расточная регулируемая Boring bars, Ø12-15 мм, Диаметр хвостовика 12 мм, Длина 30 мм
