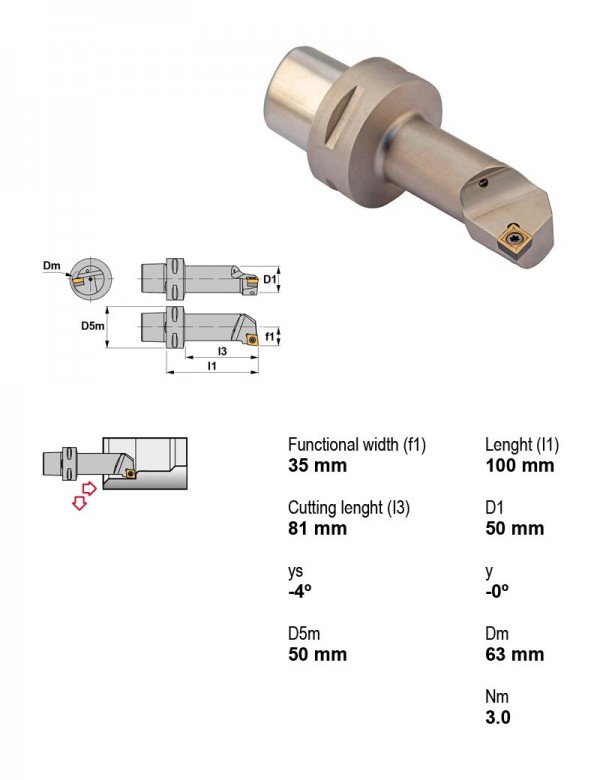

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. PSC50-SCLCL35100-09

Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный

Применение	внутреннее торцевание, внутреннее точение
Главный угол в плане	95°
Крепление пластины	Центральный винт
Присоединение	PSC
Внутренняя подача СОЖ	Есть
Направление резания	Левое
Диаметр хвостовика	50 мм
Под пластину, I.C.	9.52 мм
Задний угол	Положительный
Форма пластины	C — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

Артикул	Применение	Главный угол в плане	Присоединение	Внутренняя подача СОЖ	Направление резания	Диаметр хвостовика, мм	Под пластину, I.C., мм	В список
PSC50-SCLCL11070-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	9.52
PSC50-SCLCL13080-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	9.52
PSC50-SCLCL17090-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	9.52
PSC50-SCLCL17090-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7
PSC50-SCLCL22110-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7
PSC50-SCLCL27140-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7
PSC50-SCLCL35100-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	9.52	Текущая
PSC50-SCLCL35100-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7
PSC50-SCLCR11070-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	9.52
PSC50-SCLCR13080-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	9.52
PSC50-SCLCR17090-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	9.52
PSC50-SCLCR17090-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	12.7

Показать ещё · всего в серии 138

Совместимость

Связанные позиции по данным производителя — 122 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к PSC50-SCLCL35100-09.

Пластины фрезерные6

CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25

Пластины токарные по ISO 18322

CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8

Державки токарные по ISO 56081

PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Подходит к позициям

У этих позиций PSC50-SCLCL35100-09 указан производителем как подходящий.

Державки токарные по ISO 560879

PCLNL1616H09Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PCLNL2020K09Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PCLNL2525M09Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PCLNR1616H09Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PCLNR2020K09Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PCLNR2525M09Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNL1616H11Державка токарная, 16X16, 93°, левое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNL2020K11Державка токарная, 20X20, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNL2525M11Державка токарная, 25X25, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNL3225P11Державка токарная, 32X25, 93°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNR1616H11Державка токарная, 16X16, 93°, правое, Применение профилирование, точение, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNR2020K11Державка токарная, 20X20, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNR2525M11Державка токарная, 25X25, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PDJNR3225P11Державка токарная, 32X25, 93°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PRDCN2020K10Державка токарная, 20X20, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 10 мм, Задний угол Положительный
PRDCN2020K12Державка токарная, 20X20, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRDCN2525M10Державка токарная, 25X25, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 10 мм, Задний угол Положительный
PRDCN2525M12Державка токарная, 25X25, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRDCN3225P10Державка токарная, 32X25, 45°, Под пластину, I.C. 10 мм, Задний угол Положительный
PRDCN3225P12Державка токарная, 32X25, 45°, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRDCN3232P12Державка токарная, 32X32, 45°, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRDCN4025S12Державка токарная, 40X25, 45°
PRSCL2020K10Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 10 мм, Задний угол Положительный
PRSCL2020K12Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRSCL2525M10Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 10 мм, Задний угол Положительный
PRSCL2525M12Державка токарная, 25X25, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRSCL3225P10Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 10 мм, Задний угол Положительный
PRSCL3225P12Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRSCR2020K10Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 10 мм, Задний угол Положительный
PRSCR2020K12Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRSCR2525M10Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 10 мм, Задний угол Положительный
PRSCR2525M12Державка токарная, 25X25, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRSCR3225P10Державка токарная, 32X25, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 10 мм, Задний угол Положительный
PRSCR3225P12Державка токарная, 32X25, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Положительный
PRSNL2020K09Державка токарная, 20X20, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PRSNR2020K09Державка токарная, 20X20, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSBNL1616H09Державка токарная, 16X16, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSBNL2020K09Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSBNR1616H09Державка токарная, 16X16, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSBNR2020K09Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Показаны первые 40 из 79. Остальные — в разделе Державки токарные по ISO 5608.

Оправки расточные34

A25R-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
A25R-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
A25R-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
A25R-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
A32S-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
A32S-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
A32S-PWLNL06Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
A32S-PWLNR06Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC32-PDUNL17090-11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC32-PDUNR17090-11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC40-PDUNL17090-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC40-PDUNL22110-11Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC40-PDUNR17090-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC40-PDUNR22110-11Оправка расточная Ø40 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC50-PDUNL17090-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC50-PDUNL22110-11Оправка расточная Ø50 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC50-PDUNR17090-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC50-PDUNR22110-11Оправка расточная Ø50 мм, 93°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
PSC63-PDUNL17100-11Оправка расточная Ø63 мм, 93°, левое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
PSC63-PDUNR17100-11Оправка расточная Ø63 мм, 93°, правое, Применение внутреннее торцевание, внутреннее профилирование, внутреннее точение, Под пластину, I.C. 9,52 мм
S25T-PCLNL09Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S25T-PCLNR09Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S25T-PDUNL11Оправка расточная Ø25 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S25T-PDUNR11Оправка расточная Ø25 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S25T-PWLNL06Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S25T-PWLNR06Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S32U-PDUNL11Оправка расточная Ø32 мм, 93°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S32U-PDUNR11Оправка расточная Ø32 мм, 93°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S32U-PTFNL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S32U-PTFNR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S40V-PTFNL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S40V-PTFNR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S50W-PTFNL16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
S50W-PTFNR16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный

Документы по позиции

Для этой позиции документы пока не привязаны.
