Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSC50-SCLCR13080-09

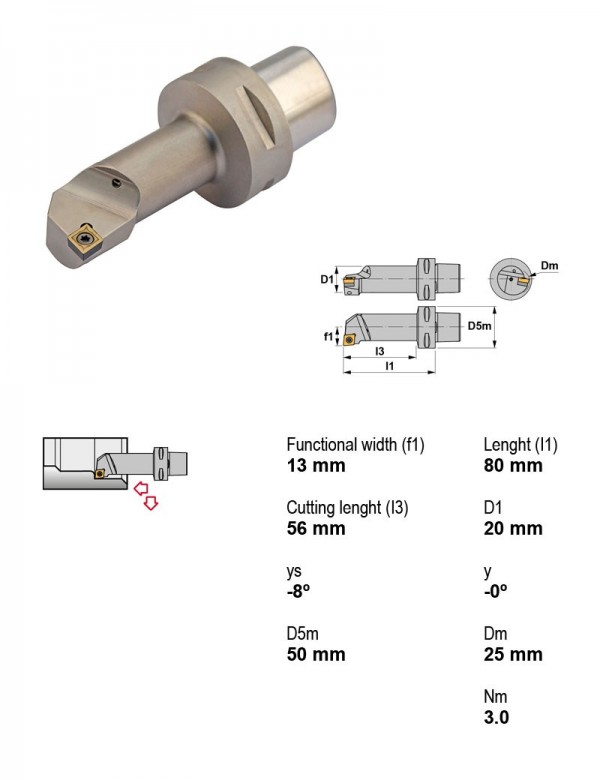

Оправка расточная Ø50 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-SCLCL17090-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL22110-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL27140-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL35100-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCL35100-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCR11070-09 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCR13080-09 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 50 | Текущая |
| PSC50-SCLCR17090-09 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCR17090-12 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCR22110-12 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCR27140-12 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 50 | |
| PSC50-SCLCR35100-09 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 50 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-SCLCR13080-09.
Пластины фрезерные6
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20
- CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30
- CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
- CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25
Пластины токарные по ISO 18322
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
