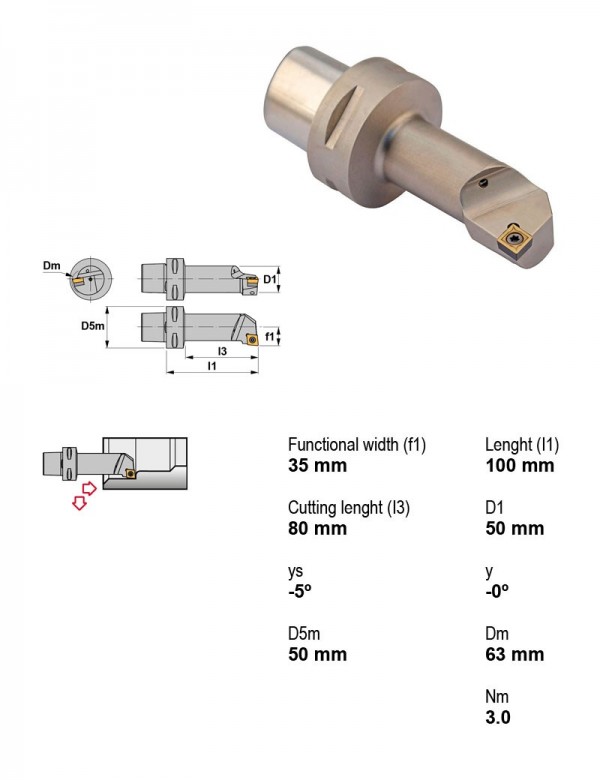

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. PSC50-SCLCL35100-12

Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Положительный

Применение	внутреннее торцевание, внутреннее точение
Главный угол в плане	95°
Крепление пластины	Центральный винт
Присоединение	PSC
Внутренняя подача СОЖ	Есть
Направление резания	Левое
Диаметр хвостовика	50 мм
Под пластину, I.C.	12.7 мм
Задний угол	Положительный
Форма пластины	C — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

Артикул	Применение	Главный угол в плане	Присоединение	Внутренняя подача СОЖ	Направление резания	Диаметр хвостовика, мм	Под пластину, I.C., мм	В список
PSC50-SCLCL13080-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	9.52
PSC50-SCLCL17090-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	9.52
PSC50-SCLCL17090-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7
PSC50-SCLCL22110-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7
PSC50-SCLCL27140-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7
PSC50-SCLCL35100-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	9.52
PSC50-SCLCL35100-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	50	12.7	Текущая
PSC50-SCLCR11070-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	9.52
PSC50-SCLCR13080-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	9.52
PSC50-SCLCR17090-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	9.52
PSC50-SCLCR17090-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	12.7
PSC50-SCLCR22110-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	50	12.7

Показать ещё · всего в серии 138

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC50-SCLCL35100-12.

Пластины фрезерные6

CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25

Пластины токарные по ISO 18323

CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8

Винты для пластин2

1540Винт Torx M4×0,5 1540
1760Винт под шестигранник M6×0,75 1760

Запчасти к инструменту2

3614Пластина опорная ромбическая 80° 3614
5517Ключ Torx T15 5517

Документы по позиции

Для этой позиции документы пока не привязаны.
