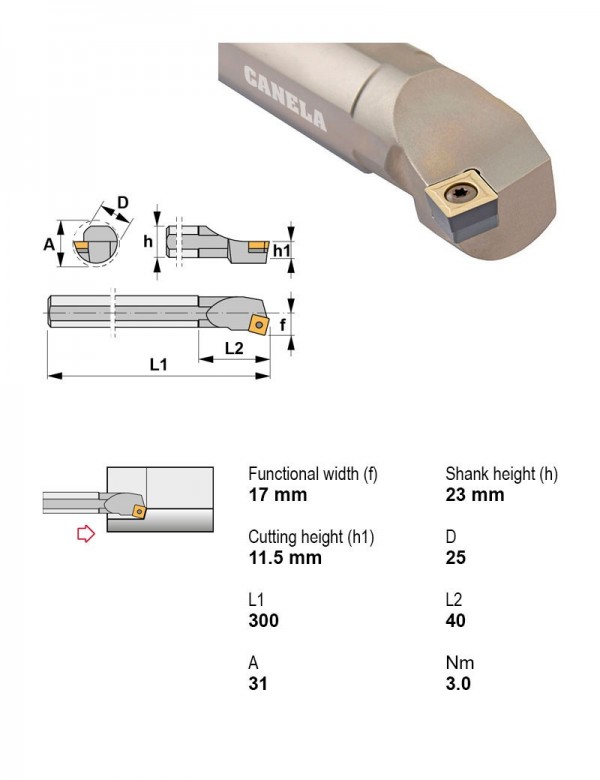

Canela · Оправки расточные — центральный винт, пластина S (квадратная 90°) · арт. S25T-SSKCL09
Оправка расточная Ø25 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 25 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S25T-SSKCL09 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина S (квадратная 90°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| PSC50-SSKCL13080-09 | Внутреннее точение | 75° | Есть | Левое | 50 | 9.52 | |
| PSC50-SSKCR13080-09 | Внутреннее точение | 75° | Есть | Правое | 50 | 9.52 | |
| S16R-SSKCL09 | Внутреннее точение | 75° | Нет | Левое | 16 | 9.52 | |
| S16R-SSKCR09 | Внутреннее точение | 75° | Нет | Правое | 16 | 9.52 | |
| S20S-SSKCL09 | Внутреннее точение | 75° | Нет | Левое | 20 | 9.52 | |
| S20S-SSKCR09 | Внутреннее точение | 75° | Нет | Правое | 20 | 9.52 | |
| S25T-SSKCL09 | Внутреннее точение | 75° | Нет | Левое | 25 | 9.52 | Текущая |
| S25T-SSKCR09 | Внутреннее точение | 75° | Нет | Правое | 25 | 9.52 | |
| S32U-SSKCL12 | Внутреннее точение | 75° | Нет | Левое | 32 | 12.7 | |
| S32U-SSKCR12 | Внутреннее точение | 75° | Нет | Правое | 32 | 12.7 | |
| S40V-SSKCL12 | Внутреннее точение | 75° | Нет | Левое | 40 | 12.7 | |
| S40V-SSKCR12 | Внутреннее точение | 75° | Нет | Правое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-SSKCL09.
Пластины токарные по ISO 18324
- SCGT09T304-ALKM15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
- SCGT09T308-ALKM15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
- SCMT09T304-39TL20Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TL20
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
Винты для пластин1
- 1240-IPВинт Torx M4×0,7 1240-IP
Запчасти к инструменту1
- 5515-IPКлюч Torx T15 5515-IP
Документы по позиции
Для этой позиции документы пока не привязаны.
