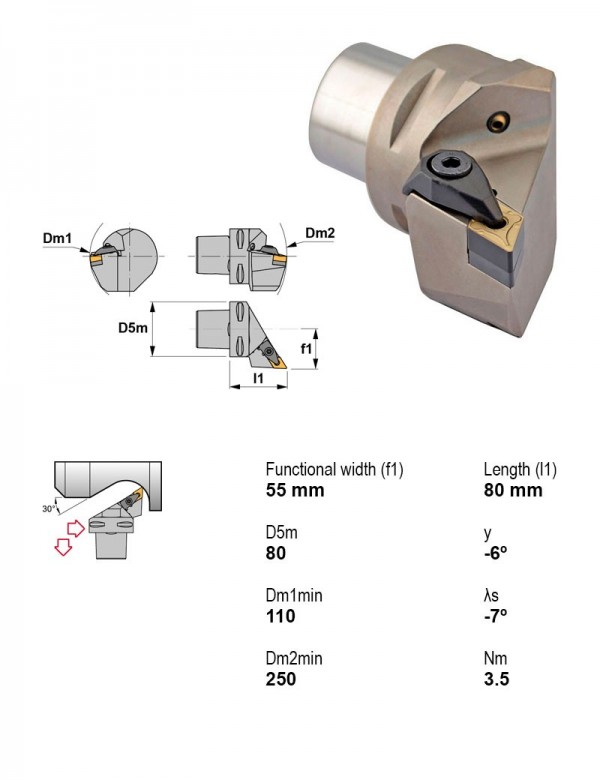

Державка токарная Ø80 мм, 93°, левое
Canela · Державки токарные — профилирование · арт. PSC80-DDJNL55080-15

Державка токарная Ø80 мм, 93°, левое

ПрименениеПрофилирование
Главный угол в плане93°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика80
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование — 221 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
PSC63-SVJCL45065-1693°Центральный винтPSCЕстьЛевоеПоложительныйV — ромбическая 35°63
PSC63-SVJCR45065-1693°Центральный винтPSCЕстьПравоеПоложительныйV — ромбическая 35°63
PSC63-SVVBN00065-1672°30'Центральный винтPSCЕстьНейтральноеПоложительныйV — ромбическая 35°63
PSC63-SVVCN00065-1672°30'Центральный винтPSCЕстьНейтральноеПоложительныйV — ромбическая 35°63
PSC80-DDHNL55080-15107°30'Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°80
PSC80-DDHNR55080-15107°30'Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°80
PSC80-DDJNL55080-1593°Прижим за лункуPSCЕстьЛевоеОтрицательныйD — ромбическая 55°80Текущая
PSC80-DDJNR55080-1593°Прижим за лункуPSCЕстьПравоеОтрицательныйD — ромбическая 55°80
PSC80-DDNNN00080-1563°Прижим за лункуPSCЕстьНейтральноеОтрицательныйD — ромбическая 55°80
PSC80-DVVNN00080-1672°30'Прижим за лункуPSCЕстьНейтральноеОтрицательныйV — ромбическая 35°80
SDNCN0808D0763°Центральный винтКвадратный хвостовикНетНейтральноеПоложительныйD — ромбическая 55°—
SDNCN1010E0763°Центральный винтКвадратный хвостовикНетНейтральноеПоложительныйD — ромбическая 55°—
Показать ещё · всего в серии 221

Совместимость

Связанные позиции по данным производителя — 19 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC80-DDJNL55080-15.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Документы по позиции

Для этой позиции технический лист пока не привязан.
