Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. PSC63-PDUNR27140-15

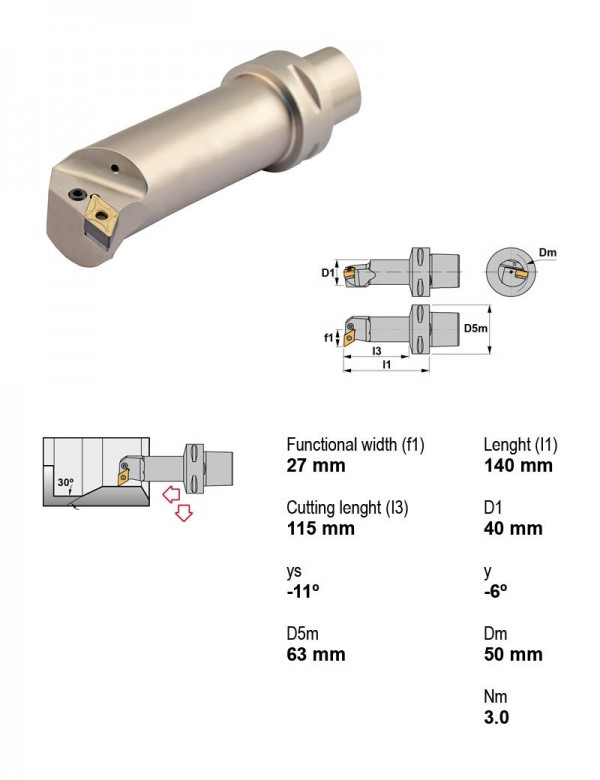

Оправка расточная Ø63 мм, 93°, правое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 63 |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-PDUNL17100-11 | 93° | Рычажный зажим | PSC | Есть | Левое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-PDUNL22110-15 | 93° | Рычажный зажим | PSC | Есть | Левое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-PDUNL27140-15 | 93° | Рычажный зажим | PSC | Есть | Левое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-PDUNL35175-15 | 93° | Рычажный зажим | PSC | Есть | Левое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-PDUNR17100-11 | 93° | Рычажный зажим | PSC | Есть | Правое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-PDUNR22110-15 | 93° | Рычажный зажим | PSC | Есть | Правое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-PDUNR27140-15 | 93° | Рычажный зажим | PSC | Есть | Правое | 63 | Отрицательный | D — ромбическая 55° | Текущая |
| PSC63-PDUNR35175-15 | 93° | Рычажный зажим | PSC | Есть | Правое | 63 | Отрицательный | D — ромбическая 55° | |
| PSC63-SVQBL22120-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQBL27145-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQBL35175-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 63 | Положительный | V — ромбическая 35° | |
| PSC63-SVQBR22120-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 63 | Положительный | V — ромбическая 35° |
Совместимость
Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC63-PDUNR27140-15.
Пластины токарные по ISO 183217
- DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
- DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
- DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
- DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
- DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
- DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
- DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Фрезы концевые монолитные1
- 6054112Фреза монолитная Ø12 мм, 5 зуб., хвостовик Ø12 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
