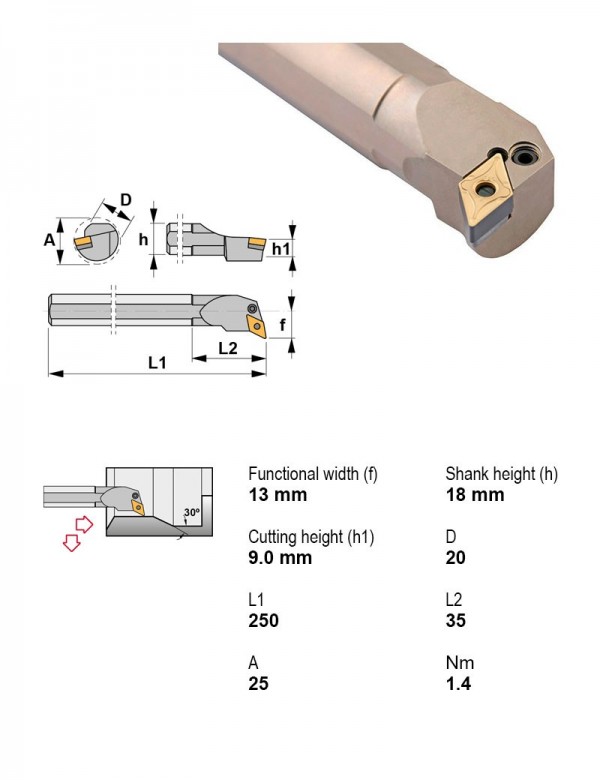

Оправка расточная Ø20 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°
Canela · Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) · арт. S20S-PDUNL11

Оправка расточная Ø20 мм, 93°, левое, Под пластину, I.C. 9,52 мм, Форма пластины D — ромбическая 55°

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныРычажный зажим
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика20 мм
Под пластину, I.C.9.52 мм
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул S20S-PDUNL11 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу S20S-PDUNL11 →

Другие типоразмеры серии

Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) — 53 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулВнутренняя подача СОЖНаправление резанияДиаметр хвостовика, ммПод пластину, I.C., ммДиаметр корпуса, ммДлина корпуса, ммВ список
PSC63-PDUNL27140-15ЕстьЛевое6312.727140
PSC63-PDUNL35175-15ЕстьЛевое6312.735175
PSC63-PDUNR17100-11ЕстьПравое639.5217100
PSC63-PDUNR22110-15ЕстьПравое6312.722110
PSC63-PDUNR27140-15ЕстьПравое6312.727140
PSC63-PDUNR35175-15ЕстьПравое6312.735175
S20S-PDUNL11НетЛевое209.52——Текущая
S20S-PDUNR11НетПравое209.52——
S25T-PDUNL11НетЛевое259.52——
S25T-PDUNR11НетПравое259.52——
S32U-PDUNL11НетЛевое329.52——
S32U-PDUNL15НетЛевое3212.7——

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S20S-PDUNL11.

Пластины токарные по ISO 18324

  • DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Толщина пластины 4,76 мм
  • DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Толщина пластины 4,76 мм

Запчасти к инструменту2

  • 5002Ключ шестигранный A2
  • 8216Рычаг прижимной 8216

Винты для пластин1

  • 1605Винт рычажного зажима M5×0,8, Длина 10 дюйм

Документы по позиции

Для этой позиции документы пока не привязаны.
