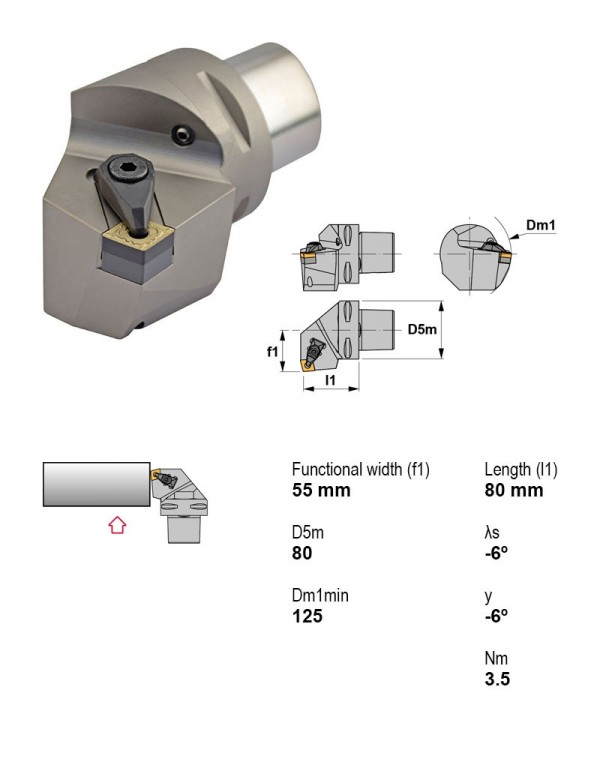

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC80-DCKNR55080-19
Державка токарная Ø80 мм, 75°, правое, Применение Внутреннее торцевание, Диаметр корпуса 55 мм, Под пластину, I.C. 19,05 мм
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 75° |
| Диаметр корпуса | 55 мм |
| Длина корпуса | 80 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 80 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC80-DCKNR55080-19 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC80-DCKNR55080-19 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSC63-DCRNL35065-16 | 75° | Есть | Левое | Точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 63 | 15.88 | 35 | 65 | |
| PSC63-DCRNL35065-19 | 75° | Есть | Левое | Точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 63 | 19.05 | 35 | 65 | |
| PSC63-DCRNR35065-12 | 75° | Есть | Правое | Точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 63 | 12.7 | 35 | 65 | |
| PSC63-DCRNR35065-16 | 75° | Есть | Правое | Точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 63 | 15.88 | 35 | 65 | |
| PSC63-DCRNR35065-19 | 75° | Есть | Правое | Точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 63 | 19.05 | 35 | 65 | |
| PSC80-DCKNL55080-19 | 75° | Есть | Левое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 80 | 19.05 | 55 | 80 | |
| PSC80-DCKNR55080-19 | 75° | Есть | Правое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 80 | 19.05 | 55 | 80 | Текущая |
| PSC80-DCLNL55080-12 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 80 | 12.7 | 55 | 80 | |
| PSC80-DCLNL55080-16 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 80 | 15.88 | 55 | 80 | |
| PSC80-DCLNL55080-19 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 80 | 19.05 | 55 | 80 | |
| PSC80-DCLNR55080-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 80 | 12.7 | 55 | 80 | |
| PSC80-DCLNR55080-16 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 80 | 15.88 | 55 | 80 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-DCKNR55080-19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
