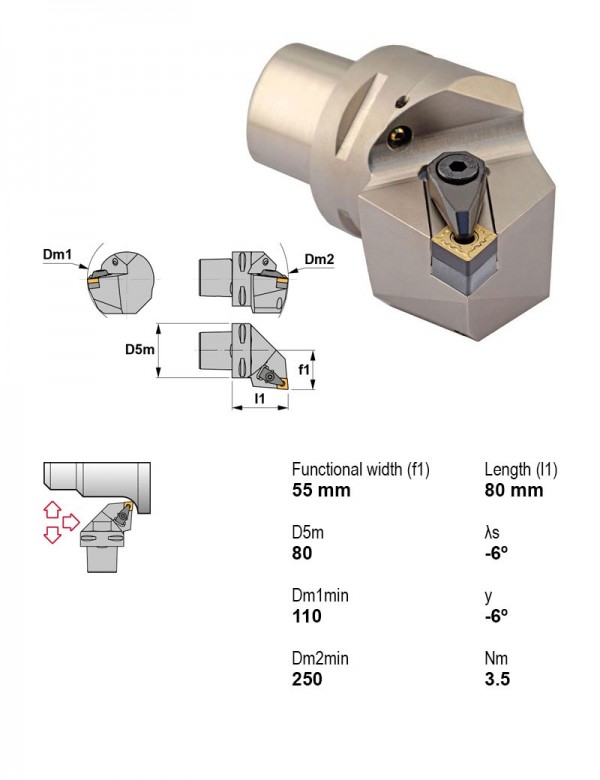

Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC80-DCLNL55080-12

Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане95°
Крепление пластиныПрижим за лунку
ПрисоединениеPSC
Внутренняя подача СОЖЕсть
Направление резанияЛевое
Диаметр хвостовика80 мм
Под пластину, I.C.12.7 мм
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеВнутренняя подача СОЖНаправление резанияПрименениеКрепление пластиныПрисоединениеЗадний уголФорма пластиныДиаметр хвостовика, ммПод пластину, I.C., ммВ список
PSC63-DCRNL35065-1975°ЕстьЛевоеТочениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°6319.05
PSC63-DCRNR35065-1275°ЕстьПравоеТочениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°6312.7
PSC63-DCRNR35065-1675°ЕстьПравоеТочениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°6315.88
PSC63-DCRNR35065-1975°ЕстьПравоеТочениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°6319.05
PSC80-DCKNL55080-1975°ЕстьЛевоеВнутреннее торцеваниеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8019.05
PSC80-DCKNR55080-1975°ЕстьПравоеВнутреннее торцеваниеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8019.05
PSC80-DCLNL55080-1295°ЕстьЛевоевнутреннее торцевание, профилирование, точениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8012.7Текущая
PSC80-DCLNL55080-1695°ЕстьЛевоевнутреннее торцевание, профилирование, точениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8015.88
PSC80-DCLNL55080-1995°ЕстьЛевоевнутреннее торцевание, профилирование, точениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8019.05
PSC80-DCLNR55080-1295°ЕстьПравоевнутреннее торцевание, профилирование, точениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8012.7
PSC80-DCLNR55080-1695°ЕстьПравоевнутреннее торцевание, профилирование, точениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8015.88
PSC80-DCLNR55080-1995°ЕстьПравоевнутреннее торцевание, профилирование, точениеПрижим за лункуPSCОтрицательныйC — ромбическая 80°8019.05
Показать ещё · всего в серии 88

Совместимость

Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC80-DCLNL55080-12.

Пластины токарные по ISO 183226

  • CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
  • CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
  • CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
  • CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
  • CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
  • CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
  • CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
  • CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
  • CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
  • CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
  • CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
  • CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
  • CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
  • CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
  • CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
  • CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
  • CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
  • CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
  • CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
  • CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
  • CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
  • CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая

Винты для пластин2

  • 1696Винт под шестигранник M6×1 1696
  • 1766Винт под шестигранник M6×1 1766

Запчасти к инструменту2

  • 4294Пружина
  • ICSN-442Пластина опорная ромбическая 80° ICSN-442

Оправки расточные1

  • PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
