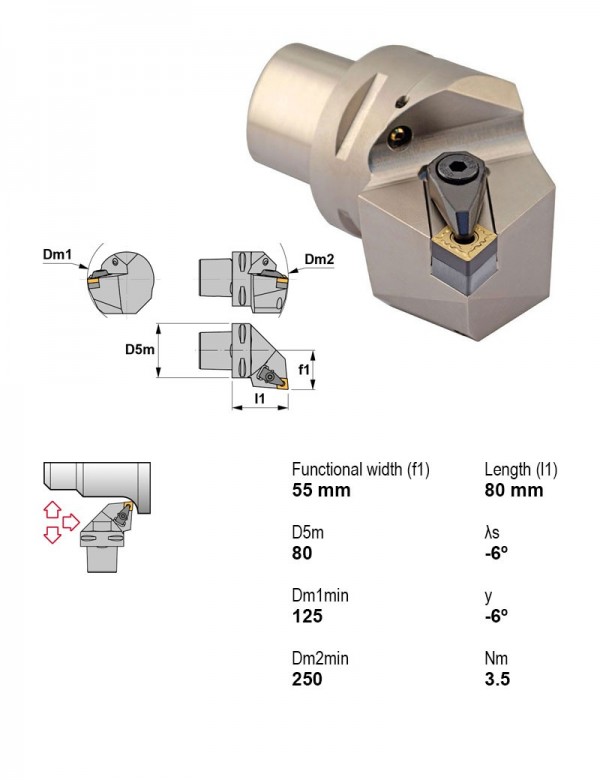

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC80-DCLNL55080-19
Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 80 мм |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Присоединение | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PSC63-DCRNR35065-16 | 75° | Есть | Правое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 15.88 | |
| PSC63-DCRNR35065-19 | 75° | Есть | Правое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 63 | 19.05 | |
| PSC80-DCKNL55080-19 | 75° | Есть | Левое | Внутреннее торцевание | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 19.05 | |
| PSC80-DCKNR55080-19 | 75° | Есть | Правое | Внутреннее торцевание | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 19.05 | |
| PSC80-DCLNL55080-12 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 12.7 | |
| PSC80-DCLNL55080-16 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 15.88 | |
| PSC80-DCLNL55080-19 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 19.05 | Текущая |
| PSC80-DCLNR55080-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 12.7 | |
| PSC80-DCLNR55080-16 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 15.88 | |
| PSC80-DCLNR55080-19 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 19.05 | |
| PSC80-DCMNN00150-16 | 50° | Есть | Нейтральное | точение фаски, внутреннее торцевание, профилирование и др. | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 15.88 | |
| PSC80-DCRNL55080-16 | 75° | Есть | Левое | Точение | Прижим за лунку | PSC | Отрицательный | C — ромбическая 80° | 80 | 15.88 |
Совместимость
Связанные позиции по данным производителя — 90 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-DCLNL55080-19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Подходит к позициям
У этих позиций PSC80-DCLNL55080-19 указан производителем как подходящий.
Державки токарные по ISO 560882
- PCBNL3225P19Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCBNL3232P19Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCBNL4040S19Державка токарная, 40X40, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCBNR3225P19Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCBNR3232P19Державка токарная, 32X32, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCBNR4040S19Державка токарная, 40X40, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNL3225P19Державка токарная, 32X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNL3232P19Державка токарная, 32X32, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNL4040S19Державка токарная, 40X40, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNR3225P19Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNR3232P19Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNR4040S19Державка токарная, 40X40, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCKNL3232P19Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCKNL4040S19Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCKNR3232P19Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCKNR4040S19Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCLNL2525M19Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCLNL3225P19Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- PCLNL3232P19Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм
- PCLNL4040S19Державка токарная, 40X40, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм
- PCLNL5050T19Державка токарная, 50X50, 95°, левое, Под пластину, I.C. 19,05 мм
- PCLNR2525M19Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCLNR3225P19Державка токарная, 32X25, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- PCLNR3232P19Державка токарная, 32X32, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм
- PCLNR4040S19Державка токарная, 40X40, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм
- PCLNR5050T19Державка токарная, 50X50, 95°, правое, Под пластину, I.C. 19,05 мм
- PCMNN3232P19Державка токарная, 32X32, 50°
- PCMNN4040S19Державка токарная, 40X40, 50°, Под пластину, I.C. 19,05 мм
- PCSNL3225P19Державка токарная, 32X25, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCSNL3232P19Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCSNL4040S19Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCSNR3225P19Державка токарная, 32X25, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCSNR3232P19Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCSNR4040S19Державка токарная, 40X40, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PRSNL3232P19Державка токарная, 32X32, 45°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PRSNR3232P19Державка токарная, 32X32, 45°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PSBNL3232P19Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PSBNL4040S19Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PSBNL5050T19Державка токарная, 50X50, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PSBNR3232P19Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Показаны первые 40 из 82. Остальные — в разделе Державки токарные по ISO 5608.
Документы по позиции
Для этой позиции документы пока не привязаны.
