Canela · Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. · арт. PSC80-DCMNN00150-16

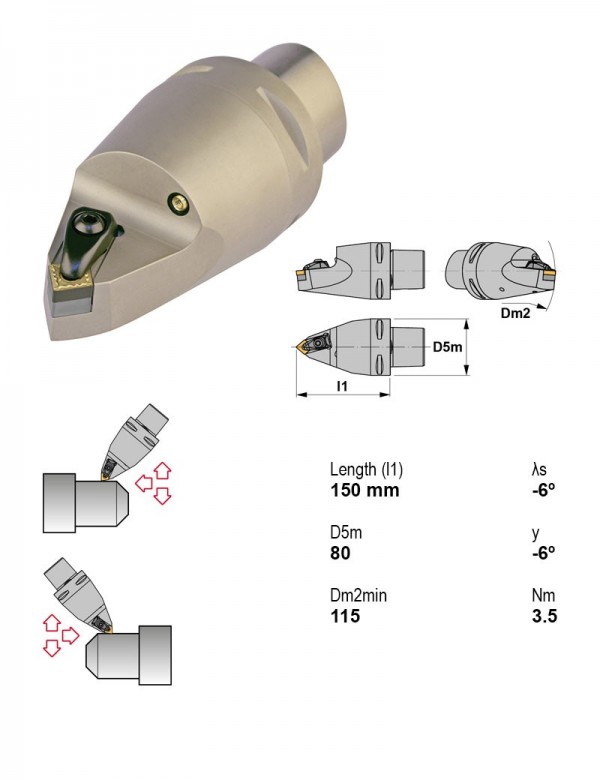

Державка токарная Ø80 мм, 50°
| Применение | точение фаски, внутреннее торцевание, профилирование и др. |
|---|---|
| Главный угол в плане | 50° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Нейтральное |
| Диаметр хвостовика | 80 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — точение фаски, внутреннее торцевание, профилирование и др. — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-PSSNL45052-19 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNL45054-15 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNL45056-12 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNR45052-19 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNR45054-15 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSSNR45056-12 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC80-DCMNN00150-16 | 50° | Прижим за лунку | PSC | Есть | Нейтральное | Отрицательный | C — ромбическая 80° | — | Текущая |
| PSC80-PSDNN00080-25 | 45° | Рычажный зажим | PSC | Есть | Нейтральное | Отрицательный | S — квадратная 90° | — | |
| PSC80-PSSNL55070-25 | 45° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC80-PSSNR55070-25 | 45° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSDNN1010E09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 10X10 | |
| PSDNN1212F09 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | S — квадратная 90° | 12X12 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-DCMNN00150-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
