Canela · Державки токарные — точение · арт. PSC80-DCRNR55080-16

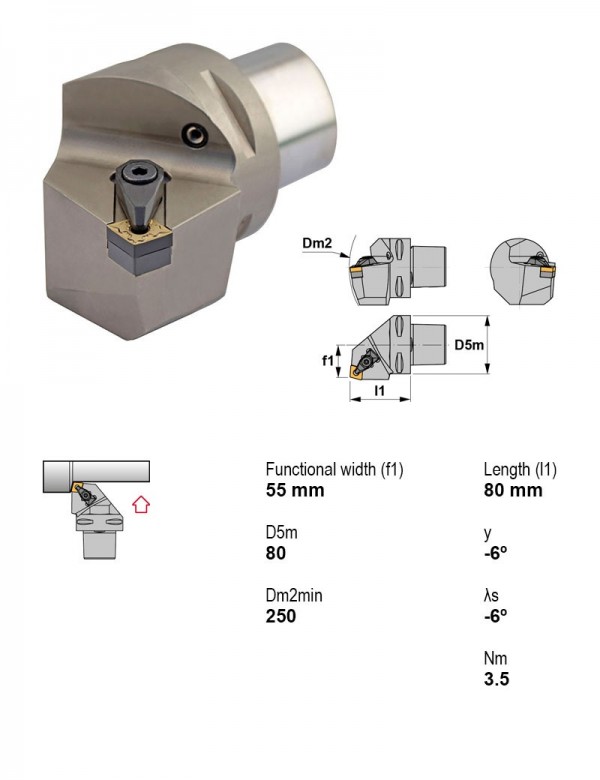

Державка токарная Ø80 мм, 75°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 80 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC63-PSRNL35065-19 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSRNR35065-12 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSRNR35065-15 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC63-PSRNR35065-19 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC80-DCRNL55080-16 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-DCRNL55080-19 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-DCRNR55080-16 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | Текущая |
| PSC80-DCRNR55080-19 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC80-DSRNL45080-19 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC80-DSRNR45080-19 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC80-PSRNL45080-19 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC80-PSRNL45080-25 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC80-DCRNR55080-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
