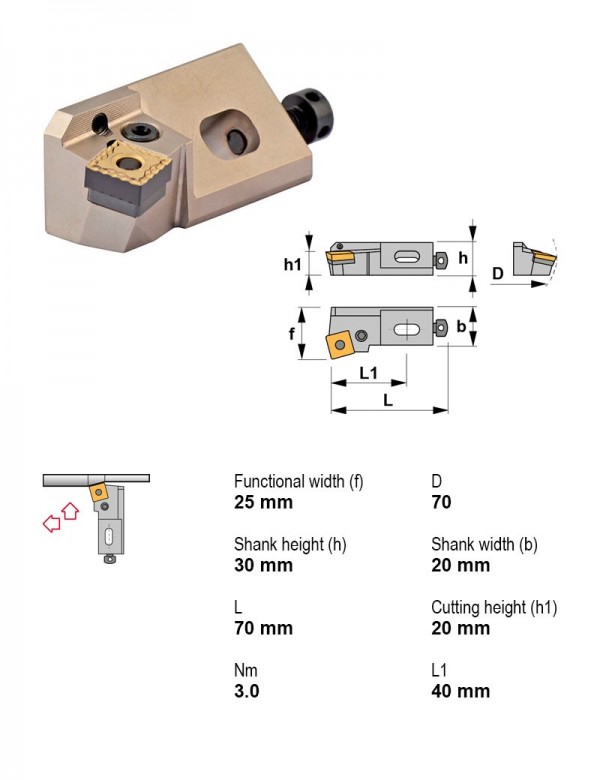

Картридж расточной, 75°, правое, Высота центра картриджа 20 мм
Canela · Картриджи расточные · арт. PSKNR20CA-12

Картридж расточной, 75°, правое, Высота центра картриджа 20 мм

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане75°
Высота центра картриджа20 мм
Крепление пластиныРычажный зажим
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PSKNR20CA-12 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PSKNR20CA-12 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PSKNL12CA-1275°12Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNL16CA-1275°16Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNL20CA-1275°20Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNL25CA-1575°25Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNR12CA-1275°12Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSKNR16CA-1275°16Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSKNR20CA-1275°20Рычажный зажимПравоеОтрицательныйS — квадратная 90°Текущая
PSKNR25CA-1575°25Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSRNL16CA-1275°16Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSRNL20CA-1275°20Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSRNR16CA-1275°16Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSRNR20CA-1275°20Рычажный зажимПравоеОтрицательныйS — квадратная 90°

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSKNR20CA-12.

Запчасти к инструменту5

  • 2808Шайба 2808
  • 3512Пластина опорная квадратная 3512
  • 5003Ключ шестигранный A3
  • 5005Ключ шестигранный A5
  • 8012Рычаг прижимной 8012

Винты для пластин4

  • 1406Винт регулировочный M6×1
  • 1608Винт рычажного зажима M8×1, прерывистое
  • 1808Винт под шестигранник M8×1,25 1808
  • 4112Штифт стопорный

Пластины токарные по ISO 18323

  • SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
  • SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
