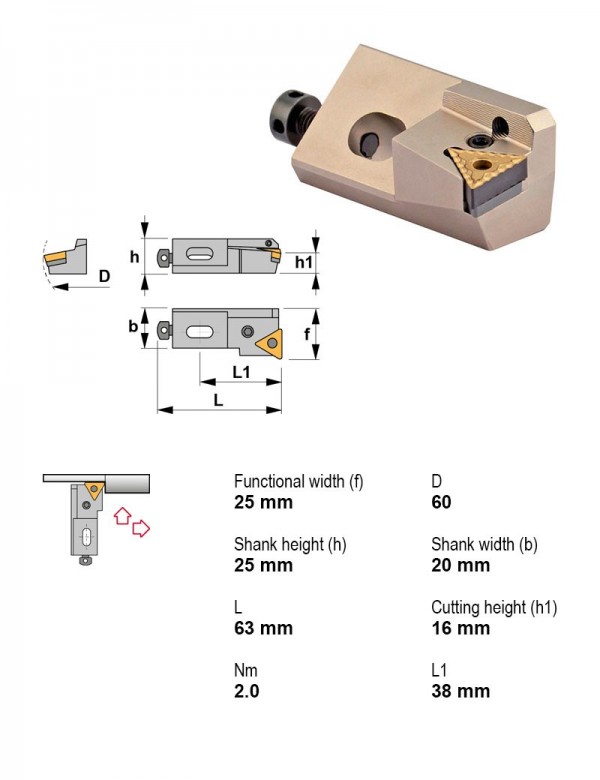

Картридж расточной, 90°, левое, Высота центра картриджа 16 мм, Форма пластины T — треугольная 60°
Canela · Картриджи расточные · арт. PTFNL16CA-16

Картридж расточной, 90°, левое, Высота центра картриджа 16 мм, Форма пластины T — треугольная 60°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане90°
Высота центра картриджа16 мм
Крепление пластиныРычажный зажим
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PTFNL16CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PTFNL16CA-16 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PSSNL16CA-1245°16Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSSNL20CA-1245°20Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSSNR12CA-1245°12Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSSNR16CA-1245°16Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSSNR20CA-1245°20Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PTFNL12CA-1690°12Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTFNL16CA-1690°16Рычажный зажимЛевоеОтрицательныйT — треугольная 60°Текущая
PTFNL20CA-2290°20Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTFNL25CA-2290°25Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTFNR12CA-1690°12Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTFNR16CA-1690°16Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTFNR20CA-2290°20Рычажный зажимПравоеОтрицательныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PTFNL16CA-16.

Запчасти к инструменту5

  • 2808Шайба 2808
  • 3416Пластина опорная треугольная
  • 5005Ключ шестигранный A5
  • 5025Ключ шестигранный A2,5
  • 8009Рычаг прижимной 8009

Винты для пластин4

  • 1406Винт регулировочный M6×1
  • 1606Винт рычажного зажима M6×1, черновая
  • 1808Винт под шестигранник M8×1,25 1808
  • 4109Штифт стопорный

Пластины токарные по ISO 18324

  • TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
  • TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 4,76 мм

Документы по позиции

Для этой позиции документы пока не привязаны.
