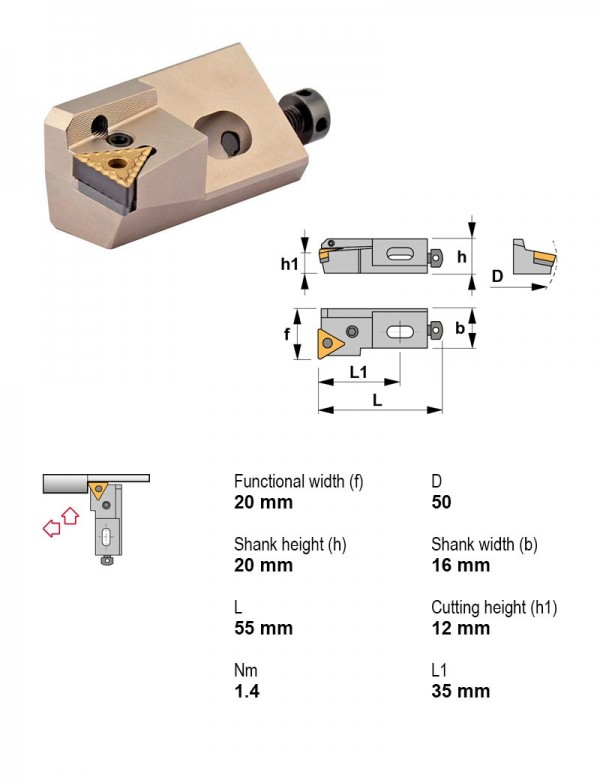

Картридж расточной, 90°, правое, Высота центра картриджа 12 мм, Форма пластины T — треугольная 60°
Canela · Картриджи расточные · арт. PTFNR12CA-16

Картридж расточной, 90°, правое, Высота центра картриджа 12 мм, Форма пластины T — треугольная 60°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане90°
Высота центра картриджа12 мм
Крепление пластиныРычажный зажим
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголОтрицательный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PTFNR12CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PTFNR12CA-16 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PSSNR16CA-1245°16Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSSNR20CA-1245°20Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PTFNL12CA-1690°12Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTFNL16CA-1690°16Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTFNL20CA-2290°20Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTFNL25CA-2290°25Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTFNR12CA-1690°12Рычажный зажимПравоеОтрицательныйT — треугольная 60°Текущая
PTFNR16CA-1690°16Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTFNR20CA-2290°20Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTFNR25CA-2290°25Рычажный зажимПравоеОтрицательныйT — треугольная 60°
PTGNL12CA-1690°12Рычажный зажимЛевоеОтрицательныйT — треугольная 60°
PTGNL16CA-1690°16Рычажный зажимЛевоеОтрицательныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PTFNR12CA-16.

Запчасти к инструменту5

  • 2806Шайба 2806
  • 5002Ключ шестигранный A2
  • 5004Ключ шестигранный A4
  • 5025Ключ шестигранный A2,5
  • 8216Рычаг прижимной 8216

Пластины токарные по ISO 18324

  • TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
  • TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Толщина пластины 4,76 мм

Винты для пластин3

  • 1405Винт регулировочный M5×0,8, левый
  • 1605Винт рычажного зажима M5×0,8, Длина 10 дюйм
  • 1806Винт под шестигранник M6×1

Документы по позиции

Для этой позиции документы пока не привязаны.
