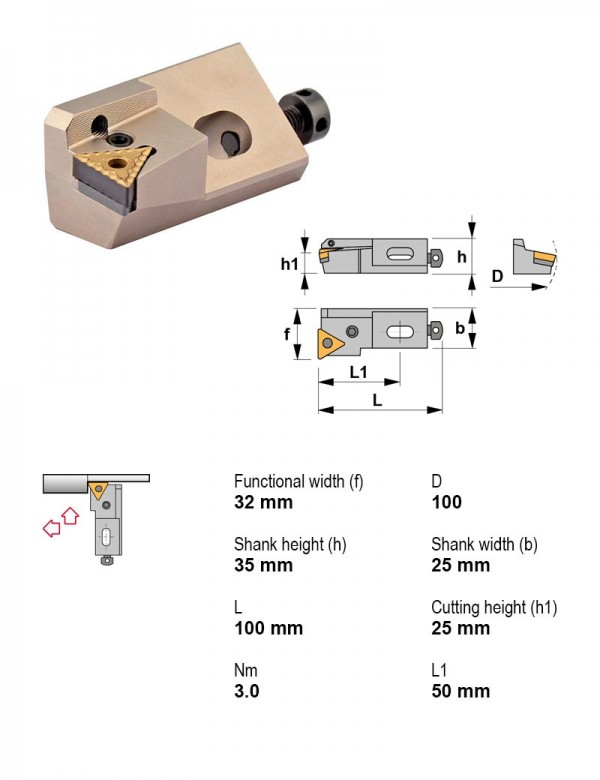

Canela · Оправки расточные — рычажный зажим, пластина T (треугольная 60°) · арт. PTFNR25CA-22
Оправка расточная, 90°, правое, Высота центра картриджа 25 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 25 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PTFNR25CA-22 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина T (треугольная 60°) — 52 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Высота центра картриджа, мм | В список |
|---|---|---|---|---|---|---|
| PTFNL16CA-16 | внутреннее торцевание, внутреннее точение | 90° | Нет | Левое | 16 | |
| PTFNL20CA-22 | внутреннее торцевание, внутреннее точение | 90° | Нет | Левое | 20 | |
| PTFNL25CA-22 | внутреннее торцевание, внутреннее точение | 90° | Нет | Левое | 25 | |
| PTFNR12CA-16 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | 12 | |
| PTFNR16CA-16 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | 16 | |
| PTFNR20CA-22 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | 20 | |
| PTFNR25CA-22 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | 25 | Текущая |
| PTGNL12CA-16 | внутреннее торцевание, внутреннее точение | 90° | Нет | Левое | 12 | |
| PTGNL16CA-16 | внутреннее торцевание, внутреннее точение | 90° | Нет | Левое | 16 | |
| PTGNL20CA-22 | внутреннее торцевание, внутреннее точение | 90° | Нет | Левое | 20 | |
| PTGNR12CA-16 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | 12 | |
| PTGNR16CA-16 | внутреннее торцевание, внутреннее точение | 90° | Нет | Правое | 16 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PTFNR25CA-22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
