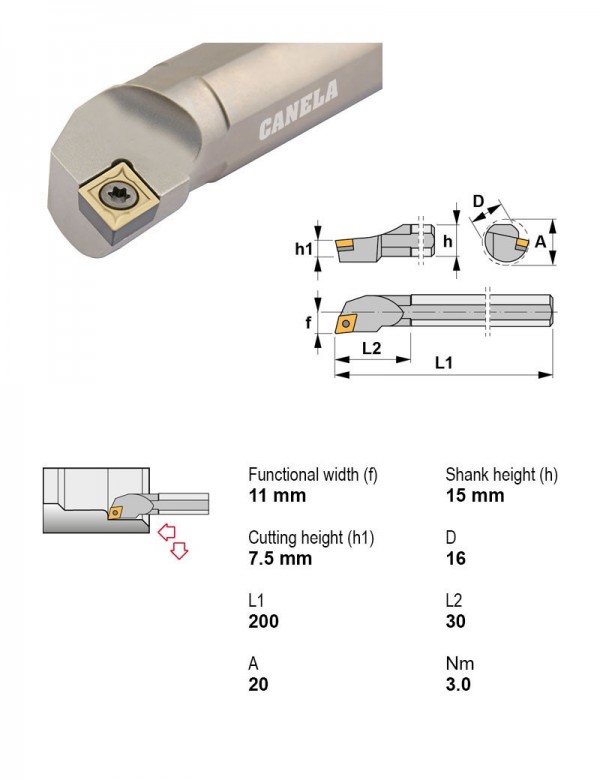

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. S16R-SCLCR09
Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 16 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул S16R-SCLCR09 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| S12M-SCLCR06 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 12 | 6.35 | |
| S12M-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 12 | 9.52 | |
| S12Q-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 12 | 9.52 | |
| S12Q-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 12 | 9.52 | |
| S16R-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 16 | 9.52 | |
| S16R-SCLCN06 | внутреннее торцевание, внутреннее точение | 95° | Нет | Нейтральное | 16 | 6.35 | |
| S16R-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 16 | 9.52 | Текущая |
| S20S-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 20 | 9.52 | |
| S20S-SCLCL12 | внутреннее торцевание, внутреннее точение | 95° | Нет | Левое | 20 | 12.7 | |
| S20S-SCLCN06 | внутреннее торцевание, внутреннее точение | 95° | Нет | Нейтральное | 20 | 6.35 | |
| S20S-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 20 | 9.52 | |
| S20S-SCLCR12 | внутреннее торцевание, внутреннее точение | 95° | Нет | Правое | 20 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S16R-SCLCR09.
Пластины токарные по ISO 18327
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение Точение, Радиус при вершине 0,2
- CCGT09T304-ALKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение фрезерование, точение, Радиус при вершине 0,4
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение Точение, Радиус при вершине 0,8
- CCMT09T304TL20Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- CCMT09T308TN30Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- CCMW09T304CBNПластина токарная, ромбическая 80°, IC 9,52 мм, сплав CBN
- CCMW09T304PM25Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав PM25
Винты для пластин1
- 1440-IPВинт Torx M4×0,7 1440-IP
Запчасти к инструменту1
- 5515-IPКлюч Torx T15 5515-IP
Пластины фрезерные1
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
Документы по позиции
Для этой позиции документы пока не привязаны.
