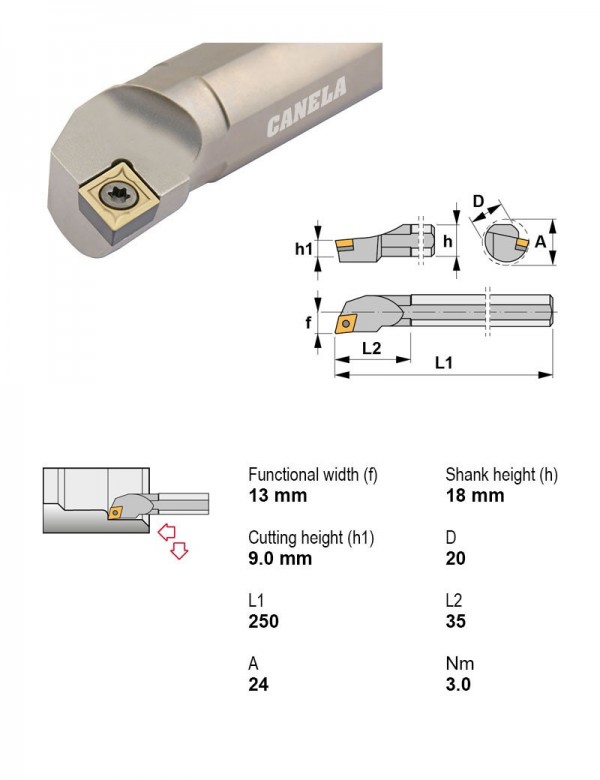

Оправка расточная Ø20 мм, 95°, правое
Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S20S-SCLCR09

Оправка расточная Ø20 мм, 95°, правое

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Крепление пластиныЦентральный винт
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияПравое
Диаметр хвостовика20
Задний уголПоложительный
Форма пластиныC — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныДиаметр хвостовикаВ список
S20S-PCLNR0995°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°20
S20S-PWLNL0695°Рычажный зажимРасточная оправкаНетЛевоеОтрицательныйW — тригональная 80°20
S20S-PWLNR0695°Рычажный зажимРасточная оправкаНетПравоеОтрицательныйW — тригональная 80°20
S20S-SCLCL0995°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°20
S20S-SCLCL1295°Центральный винтРасточная оправкаНетЛевоеПоложительныйC — ромбическая 80°20
S20S-SCLCN0695°Центральный винтРасточная оправкаНетНейтральноеПоложительныйC — ромбическая 80°20
S20S-SCLCR0995°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°20Текущая
S20S-SCLCR1295°Центральный винтРасточная оправкаНетПравоеПоложительныйC — ромбическая 80°20
S20S-STUCL1693°Центральный винтРасточная оправкаНетЛевоеПоложительныйT — треугольная 60°20
S20S-STUCR1693°Центральный винтРасточная оправкаНетПравоеПоложительныйT — треугольная 60°20
S25T-DCLNL12-N95°Прижим за лункуРасточная оправкаНетЛевоеОтрицательныйC — ромбическая 80°25
S25T-DCLNR12-N95°Прижим за лункуРасточная оправкаНетПравоеОтрицательныйC — ромбическая 80°25
Показать ещё · всего в серии 512

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S20S-SCLCR09.

Пластины фрезерные6

  • CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
  • CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
  • CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20
  • CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30
  • CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
  • CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25

Пластины токарные по ISO 18322

  • CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
  • CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15

Державки токарные по ISO 56081

Документы по позиции

Для этой позиции технический лист пока не привязан.
