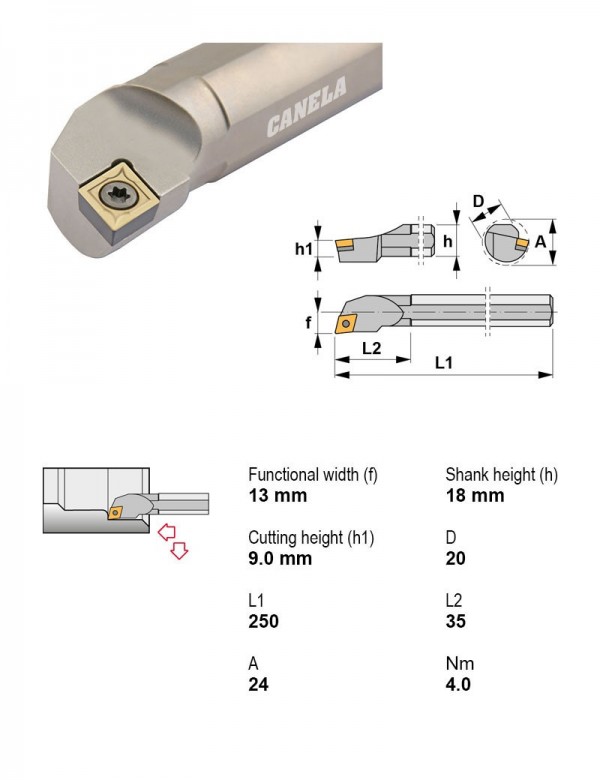

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. S20S-SCLCR12
Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 20 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S16R-SCLCN06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Нейтральное | 16 | 6.35 | |
| S16R-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 16 | 9.52 | |
| S20S-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 20 | 9.52 | |
| S20S-SCLCL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 20 | 12.7 | |
| S20S-SCLCN06 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Нейтральное | 20 | 6.35 | |
| S20S-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 20 | 9.52 | |
| S20S-SCLCR12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 20 | 12.7 | Текущая |
| S25T-SCLCL09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 25 | 9.52 | |
| S25T-SCLCL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 25 | 12.7 | |
| S25T-SCLCR09 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 25 | 9.52 | |
| S25T-SCLCR12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 25 | 12.7 | |
| S32U-SCLCL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 32 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S20S-SCLCR12.
Пластины фрезерные6
- CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
- CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
- CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
- CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
Пластины токарные по ISO 18323
- CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
- CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
- CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8
Адаптеры с хвостовиком CAT1
- A14160501250-0600Оправка для насадных фрез CAT 1.250 Ø50
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Документы по позиции
Для этой позиции документы пока не привязаны.
