Canela · Оправки расточные — внутреннее точение · арт. S25T-SSKCR09

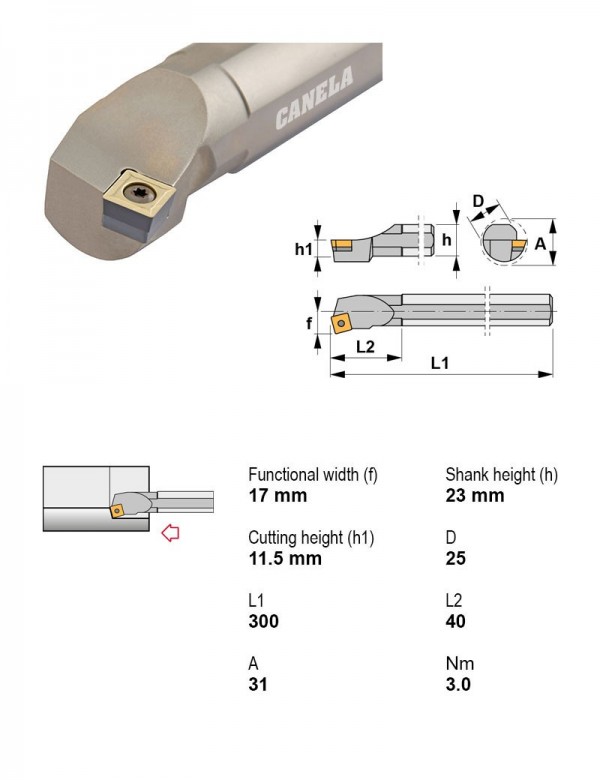

Оправка расточная Ø25 мм, 75°, правое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 25 |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S25T-PCKNR12 | Расточная оправка | Нет | 25 | 75° | Рычажный зажим | Правое | Отрицательный | C — ромбическая 80° | Внутреннее точение | |
| S25T-PSKNL12 | Расточная оправка | Нет | 25 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| S25T-PSKNR12 | Расточная оправка | Нет | 25 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| S25T-PTFNL16 | Расточная оправка | Нет | 25 | 90° | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S25T-PTFNR16 | Расточная оправка | Нет | 25 | 90° | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S25T-SSKCL09 | Расточная оправка | Нет | 25 | 75° | Центральный винт | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S25T-SSKCR09 | Расточная оправка | Нет | 25 | 75° | Центральный винт | Правое | Положительный | S — квадратная 90° | Внутреннее точение | Текущая |
| S25T-STFCL16 | Расточная оправка | Нет | 25 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S25T-STFCR16 | Расточная оправка | Нет | 25 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| S32U-CKUNL16 | Расточная оправка | Нет | 32 | 93° | Прижим сверху | Левое | Отрицательный | K — параллелограмм 55° | Внутреннее точение | |
| S32U-CKUNR16 | Расточная оправка | Нет | 32 | 93° | Прижим сверху | Правое | Отрицательный | K — параллелограмм 55° | Внутреннее точение | |
| S32U-CSKPL12 | Расточная оправка | Нет | 32 | 75° | Прижим сверху | Левое | Положительный | S — квадратная 90° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S25T-SSKCR09.
Пластины фрезерные3
- SCGT09T304-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCGT09T308-ALKM15Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав KM15
- SCMT09T304-39TL20Пластина фрезерная, квадратная 90°, IC 9,52 мм, сплав TL20
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Пластины токарные по ISO 18321
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
