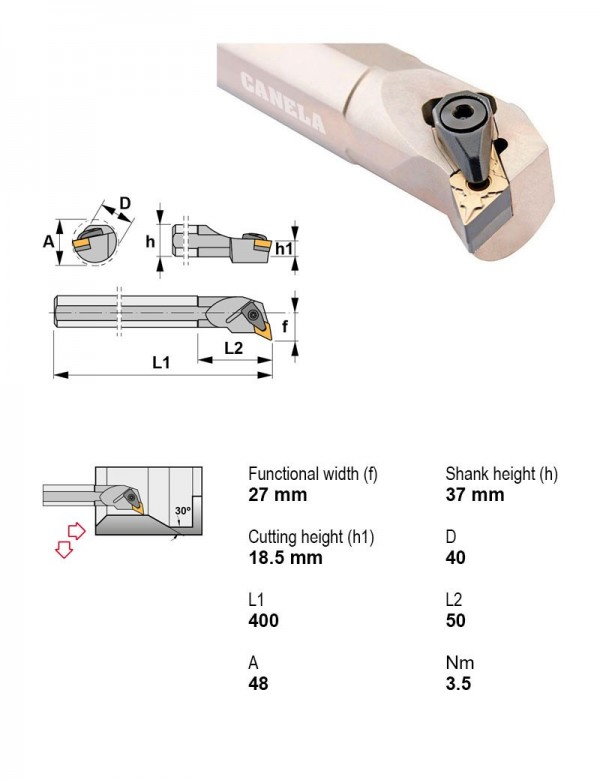

Оправка расточная Ø40 мм, 93°, левое
Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S40V-DDUNL15-N

Оправка расточная Ø40 мм, 93°, левое

Применениевнутреннее торцевание, внутреннее профилирование, внутреннее точение
Главный угол в плане93°
Крепление пластиныПрижим за лунку
ПрисоединениеРасточная оправка
Внутренняя подача СОЖНет
Направление резанияЛевое
Диаметр хвостовика40
Задний уголОтрицательный
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияДиаметр хвостовикаЗадний уголФорма пластиныВ список
S32U-SDUCR1193°Центральный винтРасточная оправкаНетПравое32ПоложительныйD — ромбическая 55°
S32U-SDUCR11-EX93°Центральный винтРасточная оправкаНетПравое32ПоложительныйD — ромбическая 55°
S32U-SVUBL1693°Центральный винтРасточная оправкаНетЛевое32ПоложительныйV — ромбическая 35°
S32U-SVUBR1693°Центральный винтРасточная оправкаНетПравое32ПоложительныйV — ромбическая 35°
S32U-SVUCL1693°Центральный винтРасточная оправкаНетЛевое32ПоложительныйV — ромбическая 35°
S32U-SVUCR1693°Центральный винтРасточная оправкаНетПравое32ПоложительныйV — ромбическая 35°
S40V-DDUNL15-N93°Прижим за лункуРасточная оправкаНетЛевое40ОтрицательныйD — ромбическая 55°Текущая
S40V-DDUNR15-N93°Прижим за лункуРасточная оправкаНетПравое40ОтрицательныйD — ромбическая 55°
S40V-MDUNL15-K93°Клиновой или двойной зажимРасточная оправкаНетЛевое40ОтрицательныйD — ромбическая 55°
S40V-MDUNR15-K93°Клиновой или двойной зажимРасточная оправкаНетПравое40ОтрицательныйD — ромбическая 55°
S40V-MSKNL12-K75°Клиновой или двойной зажимРасточная оправкаНетЛевое40ОтрицательныйS — квадратная 90°
S40V-MSKNR12-K75°Клиновой или двойной зажимРасточная оправкаНетПравое40ОтрицательныйS — квадратная 90°
Показать ещё · всего в серии 357

Совместимость

Связанные позиции по данным производителя — 20 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к S40V-DDUNL15-N.

Пластины токарные по ISO 183217

  • DNMA150608TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150604FC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150604FC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150604FMC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150608MC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MC-TN35Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN35
  • DNMG150608MFC-TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMG150608MFC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608MHC-TN20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN20
  • DNMG150608MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMG150608TC-TS20Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TS20
  • DNMG150612KC-TK15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TK15
  • DNMG150612MHC-TN30Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN30
  • DNMX150604R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15
  • DNMX150608R-22TN15Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав TN15

Оправки расточные1

Оснастка модульная PSC1

  • 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50

Фрезы дисковые пазовые и отрезные1

  • 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм

Документы по позиции

Для этой позиции технический лист пока не привязан.
