Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S40V-MTUNL16

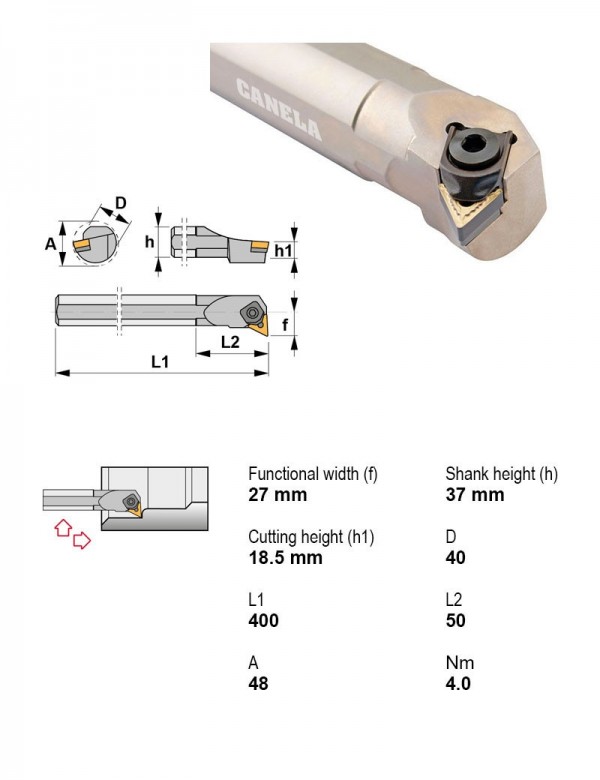

Оправка расточная Ø40 мм, 93°, левое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| S40V-DDUNL15-N | 93° | Прижим за лунку | Расточная оправка | Нет | Левое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-DDUNR15-N | 93° | Прижим за лунку | Расточная оправка | Нет | Правое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-MDUNL15-K | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-MDUNR15-K | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-MSKNL12-K | 75° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | S — квадратная 90° | |
| S40V-MSKNR12-K | 75° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | S — квадратная 90° | |
| S40V-MTUNL16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | T — треугольная 60° | Текущая |
| S40V-MTUNL22 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | T — треугольная 60° | |
| S40V-MTUNR16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | T — треугольная 60° | |
| S40V-MTUNR22 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 40 | Отрицательный | T — треугольная 60° | |
| S40V-PDUNL15 | 93° | Рычажный зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | D — ромбическая 55° | |
| S40V-PDUNL15-EX | 93° | Рычажный зажим | Расточная оправка | Нет | Левое | 40 | Отрицательный | D — ромбическая 55° |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S40V-MTUNL16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Свёрла спиральные монолитные1
- 732014.0Сверло монолитное Ø14 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
