Canela · Оправки расточные — внутреннее точение · арт. S50W-SSKCR12

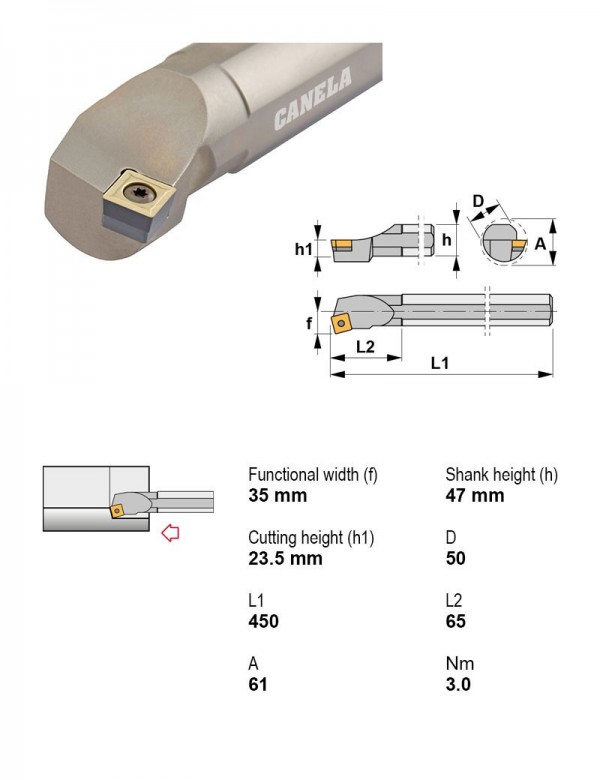

Оправка расточная Ø50 мм, 75°, правое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Центральный винт |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Положительный |
| Форма пластины | S — квадратная 90° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| S50W-PSKNR19 | Расточная оправка | Нет | 50 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| S50W-PTFNL16 | Расточная оправка | Нет | 50 | 90° | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S50W-PTFNL22 | Расточная оправка | Нет | 50 | 90° | Рычажный зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S50W-PTFNR16 | Расточная оправка | Нет | 50 | 90° | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S50W-PTFNR22 | Расточная оправка | Нет | 50 | 90° | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S50W-SSKCL12 | Расточная оправка | Нет | 50 | 75° | Центральный винт | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| S50W-SSKCR12 | Расточная оправка | Нет | 50 | 75° | Центральный винт | Правое | Положительный | S — квадратная 90° | Внутреннее точение | Текущая |
| S60Y-MTFNL16 | Расточная оправка | Нет | 60 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S60Y-MTFNL22 | Расточная оправка | Нет | 60 | 90° | Клиновой или двойной зажим | Левое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S60Y-MTFNR16 | Расточная оправка | Нет | 60 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S60Y-MTFNR22 | Расточная оправка | Нет | 60 | 90° | Клиновой или двойной зажим | Правое | Отрицательный | T — треугольная 60° | Внутреннее точение | |
| S60Y-PCKNL12 | Расточная оправка | Нет | 60 | 75° | Рычажный зажим | Левое | Отрицательный | C — ромбическая 80° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-SSKCR12.
Пластины фрезерные3
- SCGT120408-ALKM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15
- SCMT120408-39KM15Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав KM15
- SCMT120408-39TL20Пластина фрезерная, квадратная 90°, IC 12,7 мм, сплав TL20
Пластины токарные по ISO 18322
- SCMT09T308TN15Пластина токарная, квадратная 90°, IC 9,52 мм, сплав TN15
- SCMT120408TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
