Canela · Державки токарные — центральный винт, пластина D (ромбическая 55°) · арт. SDNCN1616M11

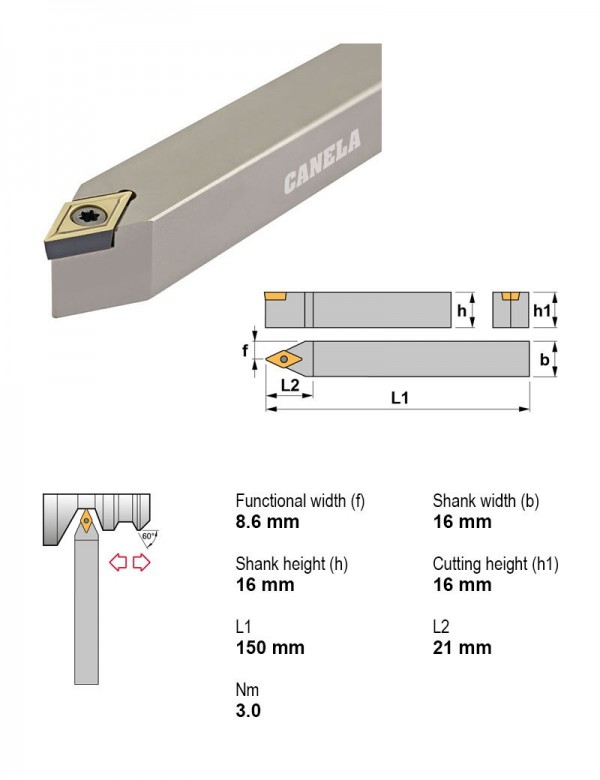

Державка токарная, 16X16, 63°
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 63° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина D (ромбическая 55°) — 70 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SDJCR2020K07 | профилирование, точение | 93° | Квадратный хвостовик | Нет | Правое | 6.35 | 20X20 | |
| SDJCR2020K11-A | профилирование, точение | 93° | Квадратный хвостовик | Есть | Правое | — | 20X20 | |
| SDJCR2525M11-A | профилирование, точение | 93° | Квадратный хвостовик | Есть | Правое | — | 25X25 | |
| SDNCN0808D07 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 6.35 | 8X8 | |
| SDNCN1010E07 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 6.35 | 10X10 | |
| SDNCN1010M07 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 6.35 | 10X10 | |
| SDNCN1212F07 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 6.35 | 12X12 | |
| SDNCN1212M11 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 12X12 | |
| SDNCN1616H11 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 16X16 | |
| SDNCN1616M11 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 16X16 | Текущая |
| SDNCN2020K11 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 20X20 | |
| SDNCN2525M11 | Профилирование | 63° | Квадратный хвостовик | Нет | Нейтральное | 9.52 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SDNCN1616M11.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая, черновая
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,4
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,8
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
