Canela · Державки токарные — профилирование · арт. SDNCN2525M11

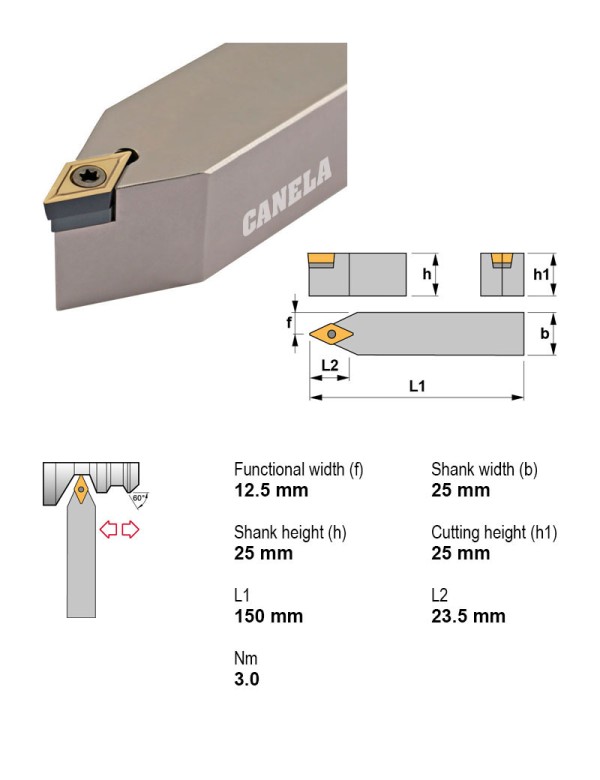

Державка токарная, 25X25, 63°
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 63° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 25X25 |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| SDNCN1010M07 | 63° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | D — ромбическая 55° | — | |
| SDNCN1212F07 | 63° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | D — ромбическая 55° | — | |
| SDNCN1212M11 | 63° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | D — ромбическая 55° | — | |
| SDNCN1616H11 | 63° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | D — ромбическая 55° | — | |
| SDNCN1616M11 | 63° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | D — ромбическая 55° | — | |
| SDNCN2020K11 | 63° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | D — ромбическая 55° | — | |
| SDNCN2525M11 | 63° | Центральный винт | Квадратный хвостовик | Нет | Нейтральное | Положительный | D — ромбическая 55° | — | Текущая |
| SVACL0808M11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVACL1010M11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVACL1212M11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVACL1212M16 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVACL1616M11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SDNCN2525M11.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
