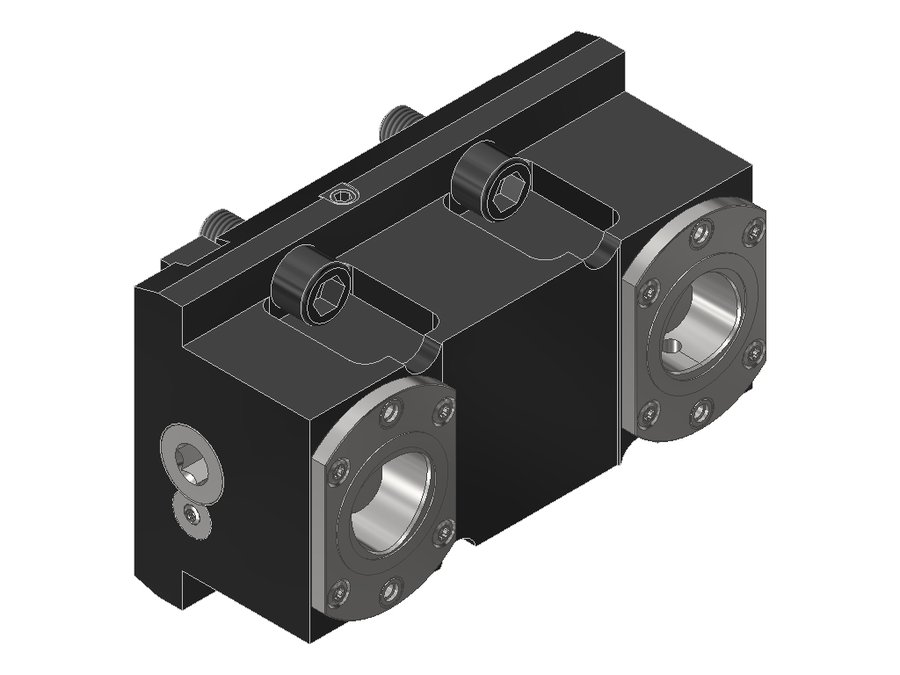

Державка универсальная EWS 15.BMTC4LB2000ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)
EWS · Державки универсальные EWS для BMT · арт. 15.BMTC4LB2000ÜK

Державка универсальная EWS 15.BMTC4LB2000ÜK, BMT, полигональный хвостовик ISO 26623 (PSC 40)

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаCCS04000195
Исполнениенейтральное
Присоединение к станкуBMT60B Okuma
Присоединение инструментаPSC 40
Функциональная длина70 мм
Вылет LPR70 мм
Масса5,814 кг
Высота95 мм
Общая длина85 мм
Ширина160 мм
Заказной номер EWS241460
Радиальная высота47,5 мм
Радиальная ширина80 мм
Функциональная ширина112 мм

Другие типоразмеры серии

Державки универсальные EWS для BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMTC4BMT55ÜKX70BMT55PSC 4070708574,6
15.BMTC4BMT55X70BMT55PSC 4070708574,6
15.BMTC4BMT65ÜKX80BMT65PSC 4080809584,9
15.BMTC4BMT65X80BMT65PSC 4080809584,9
15.BMTC4IG350-STATBMT 70x84 MazakPSC 40555510670
15.BMTC4LB2000BMT60B OkumaPSC 4070709585
15.BMTC4LB2000ÜKBMT60B OkumaPSC 4070709585Текущая
15.BMTC4NL#01BMT60 DMG MoriPSC 40808010895
15.BMTC4NLÜK#01BMT60 DMG MoriPSC 40808010895
15.BMTC4NZ#01BMT40 DMG MoriPSC 4070707882,1
15.BMTC4NZÜK#01BMT40 DMG MoriPSC 4065657877,1
15.BMTC4QSM200BMT68 MazakPSC 4072728596
Показать ещё · всего в серии 98

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMTC4LB2000ÜK.

Принадлежности и оснастка для настройки инструмента1

  • ABV-PSC40Приспособление съёмное EWS ABV-PSC40, PSC 40

Документы по позиции

Для этой позиции документы пока не привязаны.
