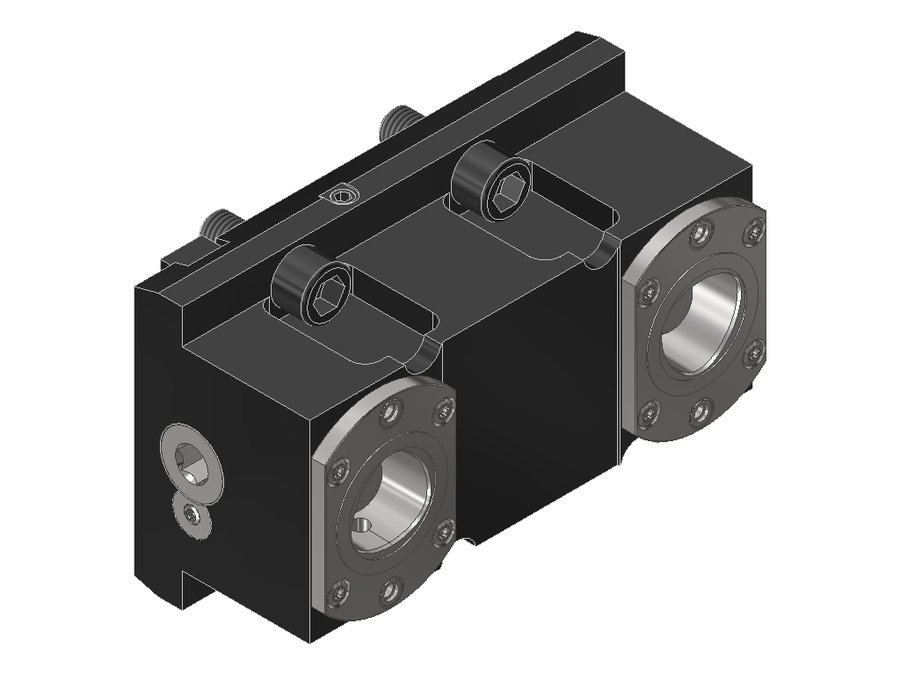

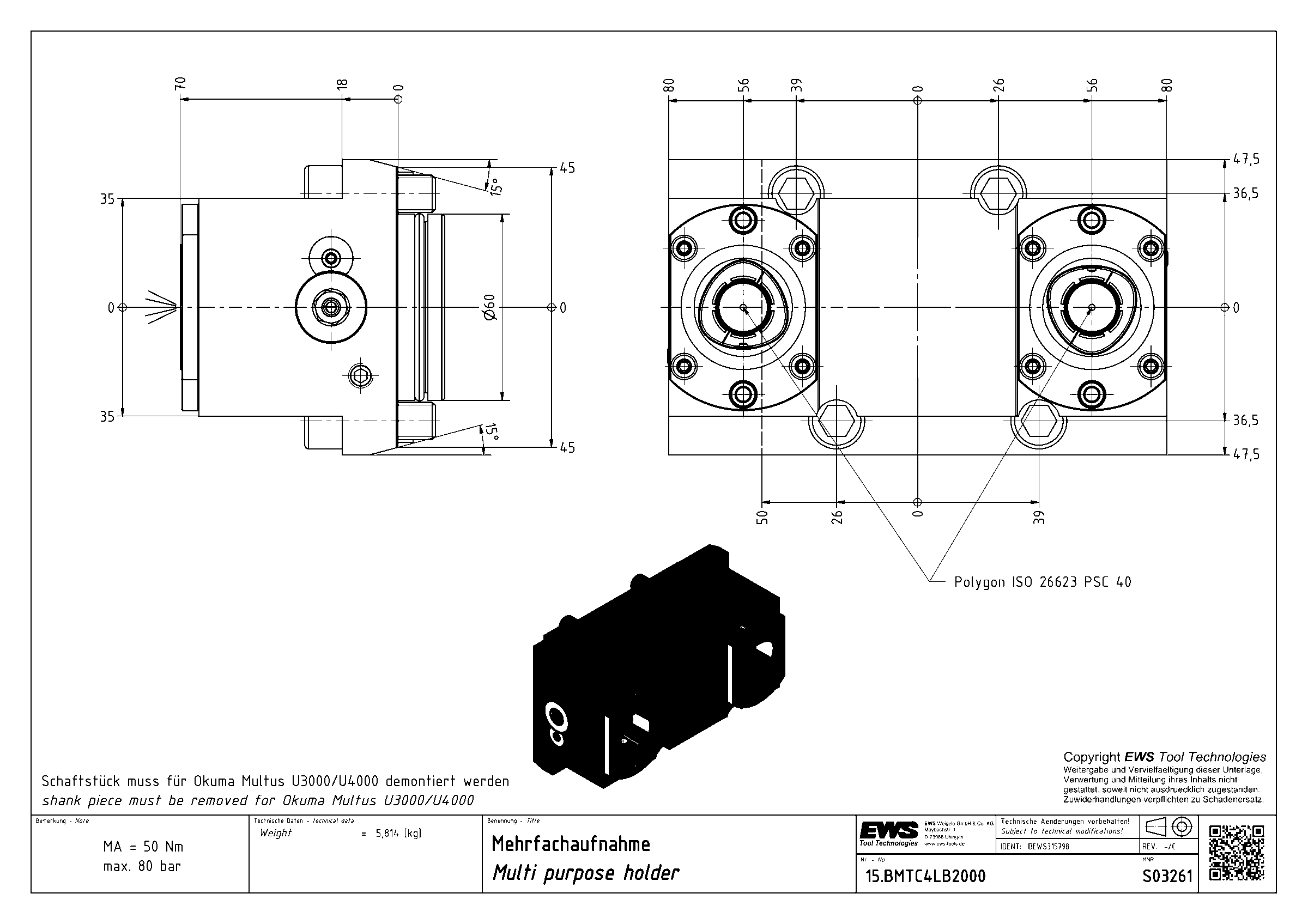

Державка универсальная EWS 15.BMTC4LB2000, BMT, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | CCS04000195 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 70 мм |
| Вылет LPR | 70 мм |
| Масса | 5,814 кг |
| Высота | 95 мм |
| Общая длина | 85 мм |
| Ширина | 160 мм |
| Заказной номер EWS | S03261 |
| Радиальная высота | 47,5 мм |
| Радиальная ширина | 80 мм |
| Функциональная ширина | 112 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 15.BMTC4LB2000 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка многоместная, форма D1
Многоместная державка для главного шпинделя и противошпинделя.
Инструмент оснащён регулируемым соплом СОЖ.
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Другие типоразмеры серии
Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
