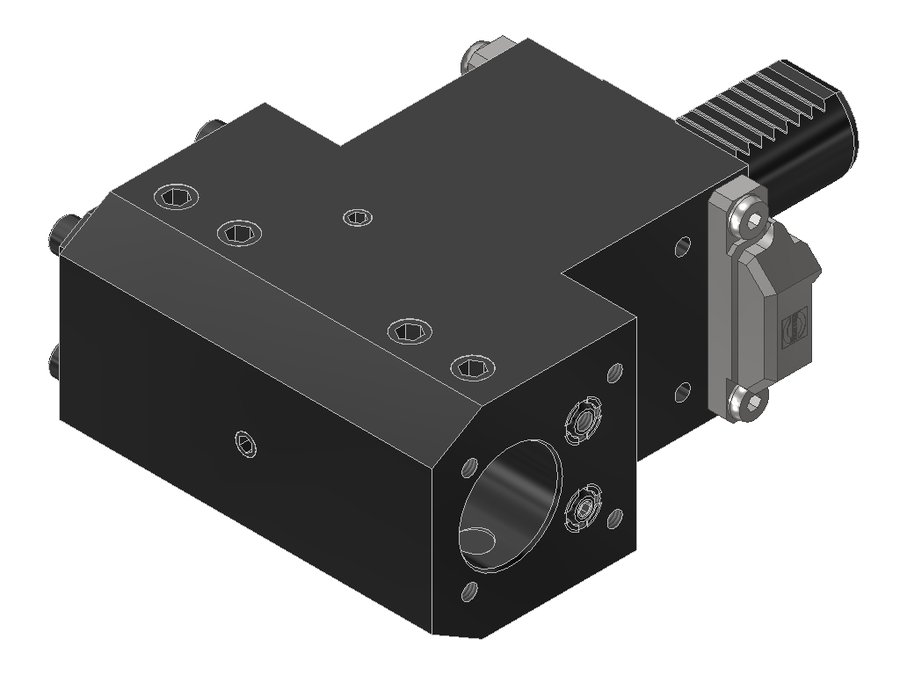

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3031.75LDCTXTF, хвостовик Ø30, отверстие Ø31,75 мм (1 1/4")
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL12502235 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | борштанга Ø1 1/4" |
| Функциональная длина | 100 мм |
| Вылет LPR | 125 мм |
| Масса | 5,507 кг |
| Высота | 64 мм |
| Общая длина | 180 мм |
| Ширина | 118 мм |
| Заказной номер EWS | 236611 |
| Радиальная ширина | 59 мм |
| Функциональная ширина | 59 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.3031.75LDCTXTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.3025LCTX | 30 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | |
| 17.3025LCTXTF | 30 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | |
| 17.3025LDCTX | 30 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | |
| 17.3025LDCTXTF | 30 | VDI30 | борштанга Ø25 | 100 | 125 | 180 | |
| 17.3025TNX65 | 30 | VDI30 | борштанга Ø25 | 90 | 115 | 170 | |
| 17.3031.75LCTXTF | 30 | VDI30 | борштанга Ø1 1/4" | 100 | 125 | 180 | |
| 17.3031.75LDCTXTF | 30 | VDI30 | борштанга Ø1 1/4" | 100 | 125 | 180 | Текущая |
| 17.3032CTX | 30 | VDI30 | борштанга Ø32 | 85 | 110 | 165 | |
| 17.3032CTXTF | 30 | VDI30 | борштанга Ø32 | 85 | 110 | 165 | |
| 17.3032DCTX | 30 | VDI30 | борштанга Ø32 | 85 | 110 | 165 | |
| 17.3032DCTXTF | 30 | VDI30 | борштанга Ø32 | 85 | 110 | 165 | |
| 17.3032DG300RLW | 30 | VDI30 | борштанга Ø32 | 90 | 115 | 170 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3031.75LDCTXTF.
Инструмент статический1
- 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Подходит к позициям
У этих позиций 17.3031.75LDCTXTF указан производителем как подходящий.
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
