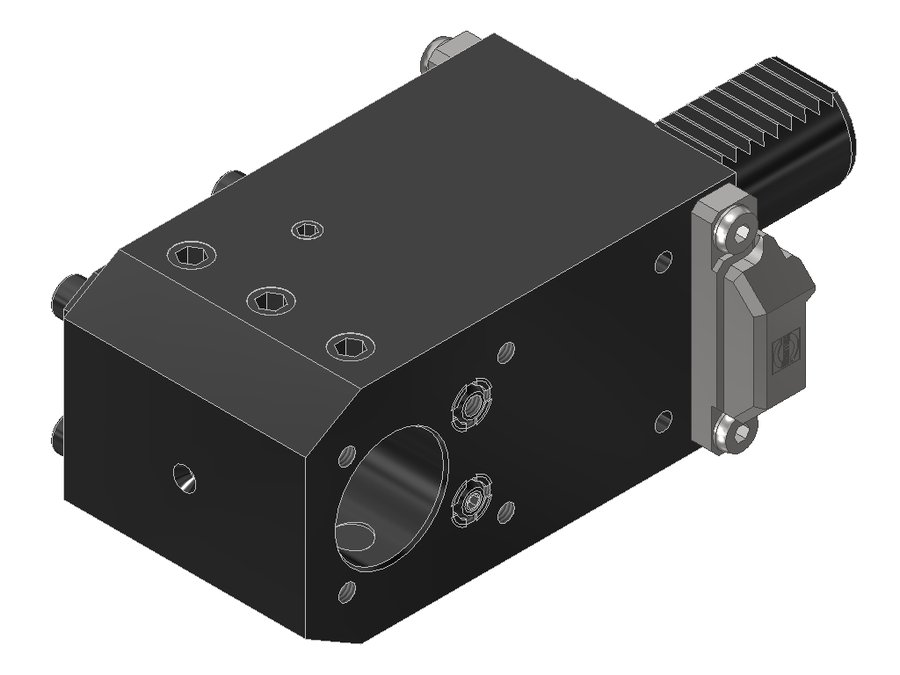

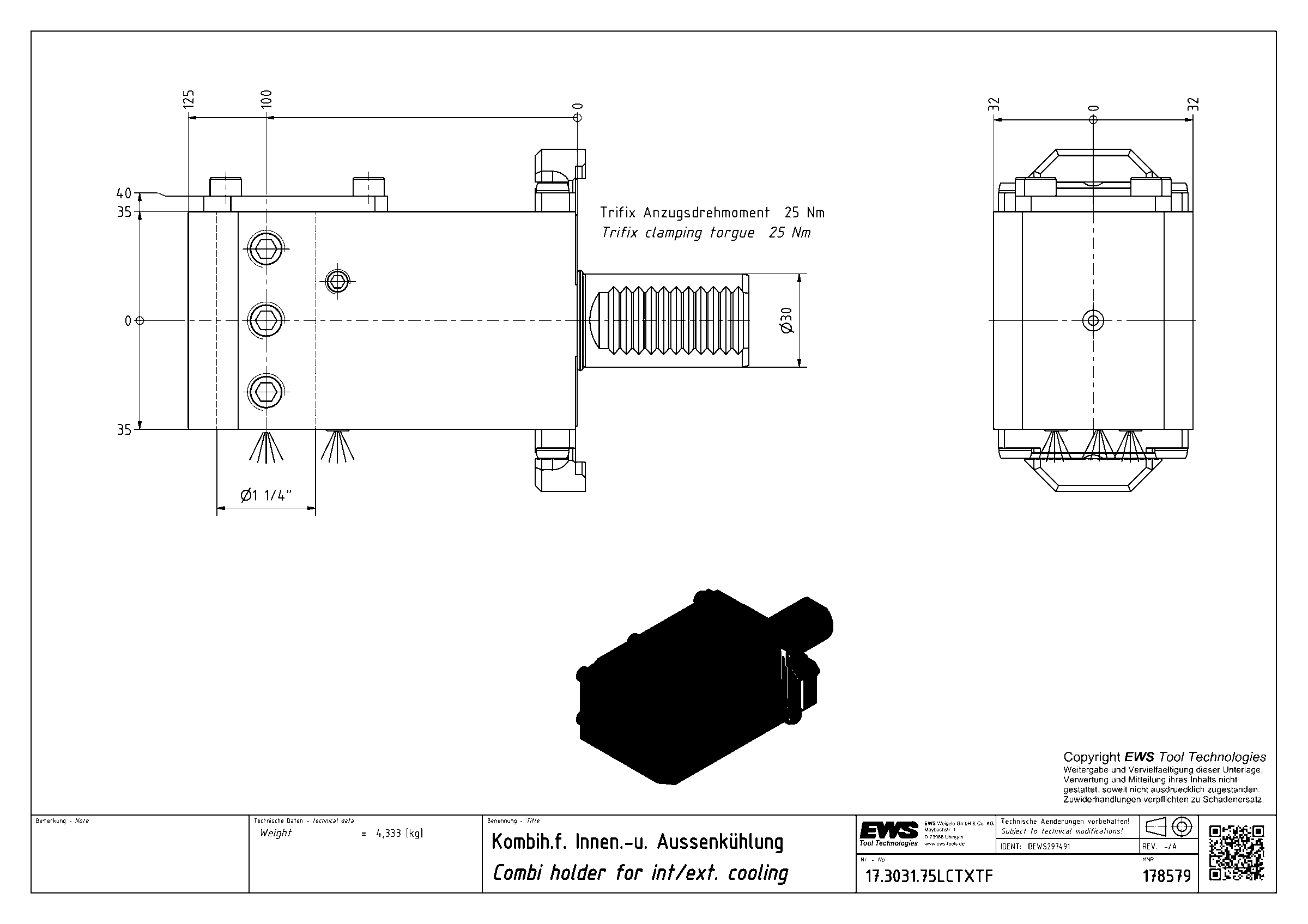

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3031.75LCTXTF, хвостовик Ø30, отверстие Ø31,75 мм (1 1/4")
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.3031.75LCTXTF

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3031.75LCTXTF, хвостовик Ø30, отверстие Ø31,75 мм (1 1/4")

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL12502235
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø1 1/4"
Функциональная длина100 мм
Вылет LPR125 мм
Масса4,333 кг
Высота64 мм
Общая длина180 мм
Ширина70 мм
Заказной номер EWS178579
Радиальная ширина35 мм
Функциональная ширина35 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.3031.75LCTXTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.3025G300RLW30VDI30борштанга Ø2590115170
17.3025LCTX30VDI30борштанга Ø25100125180
17.3025LCTXTF30VDI30борштанга Ø25100125180
17.3025LDCTX30VDI30борштанга Ø25100125180
17.3025LDCTXTF30VDI30борштанга Ø25100125180
17.3025TNX6530VDI30борштанга Ø2590115170
17.3031.75LCTXTF30VDI30борштанга Ø1 1/4"100125180Текущая
17.3031.75LDCTXTF30VDI30борштанга Ø1 1/4"100125180
17.3032CTX30VDI30борштанга Ø3285110165
17.3032CTXTF30VDI30борштанга Ø3285110165
17.3032DCTX30VDI30борштанга Ø3285110165
17.3032DCTXTF30VDI30борштанга Ø3285110165

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.3031.75LCTXTF.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Инструмент статический1

  • 19.31.75VXT3-ZYLАдаптер для инструмента EWS 19.31.75VXT3-ZYL, хвостовик Ø31,75, система EWS Varia VXT3

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 17.3031.75LCTXTF указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
