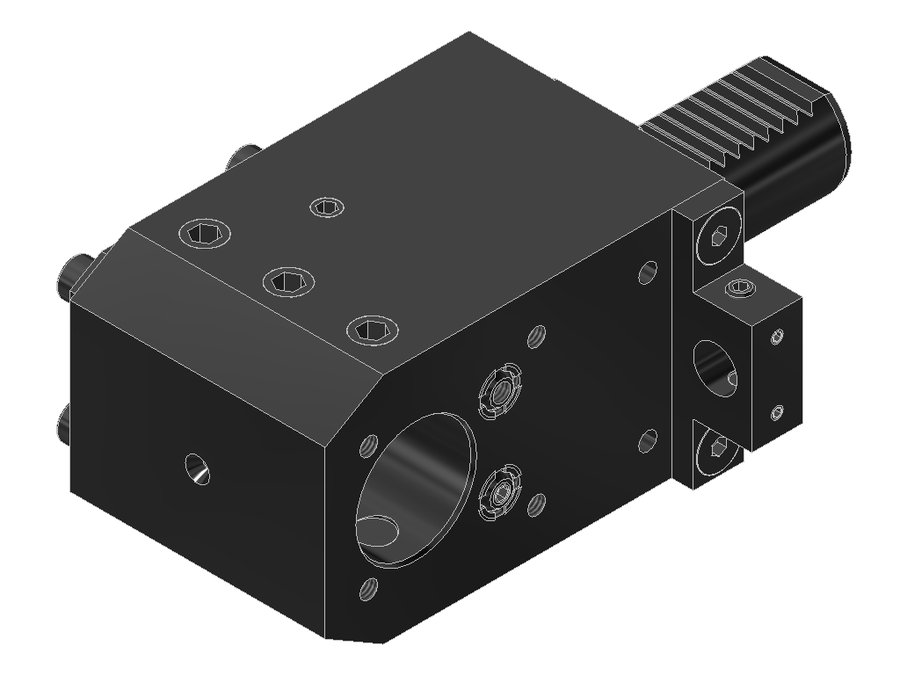

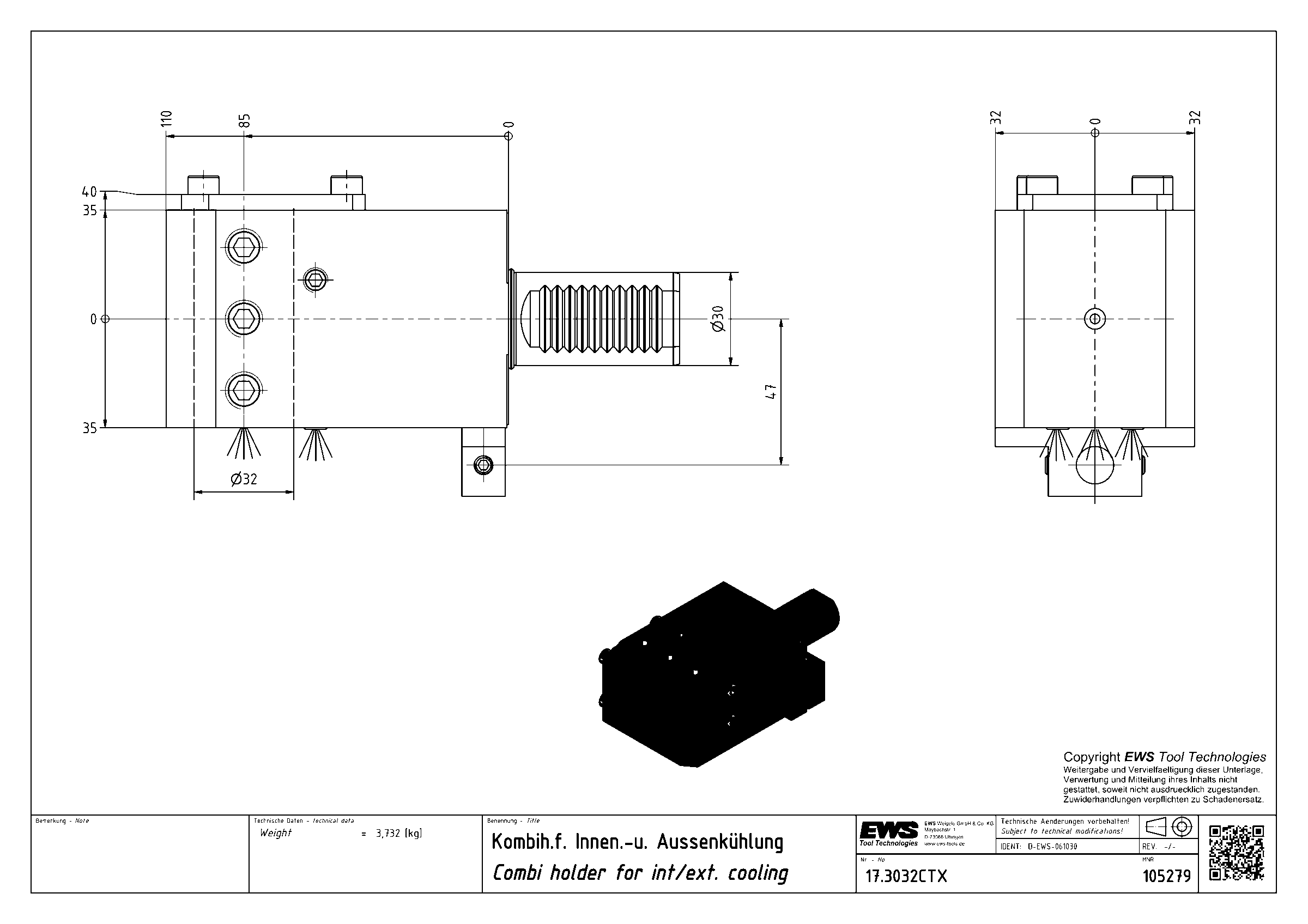

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTX, хвостовик Ø30, отверстие Ø32 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.3032CTX

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032CTX, хвостовик Ø30, отверстие Ø32 мм

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL03202215
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø32
Функциональная длина85 мм
Вылет LPR110 мм
Масса3,732 кг
Высота64 мм
Общая длина165 мм
Ширина70 мм
Заказной номер EWS105279
Радиальная ширина35 мм
Функциональная ширина35 мм
