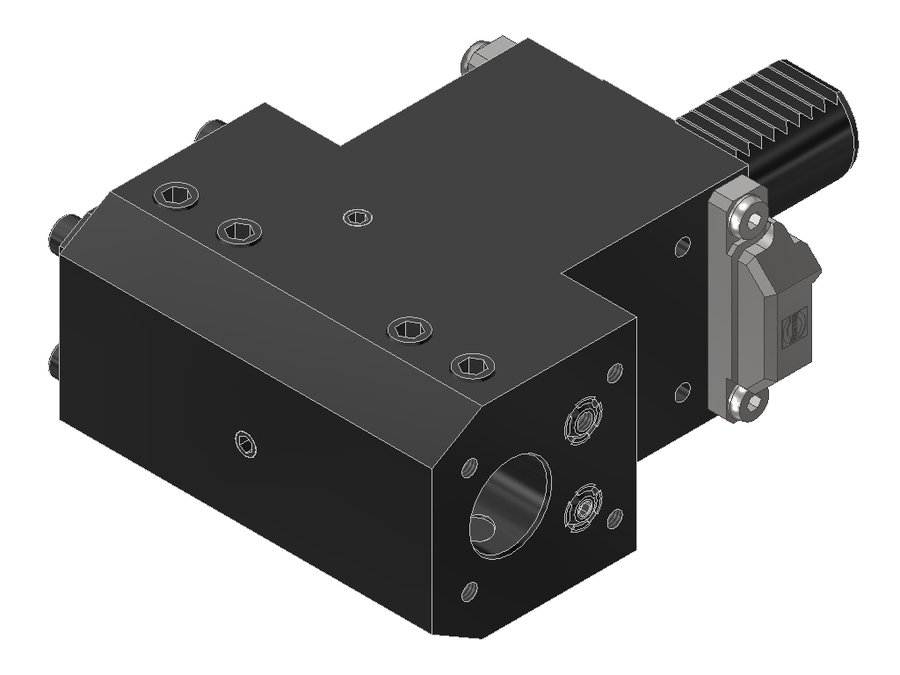

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LDCTXTF, хвостовик Ø30, отверстие Ø25 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.3025LDCTXTF

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025LDCTXTF, хвостовик Ø30, отверстие Ø25 мм

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаZYL02502215
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаборштанга Ø25
Функциональная длина100 мм
Вылет LPR125 мм
Масса5,745 кг
Высота64 мм
Общая длина180 мм
Ширина118 мм
Заказной номер EWSS05310
Радиальная ширина59 мм
Функциональная ширина59 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.3025LDCTXTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Система выверки Trifix© (TF)

  • Инструмент полностью предварительно настроен
  • Ускоренная наладка станка
  • Повторяемость менее 6 мкм при вылете 200 мм
  • Точность позиционирования 0,01 мм при переходе от одной позиции к другой

Материалы

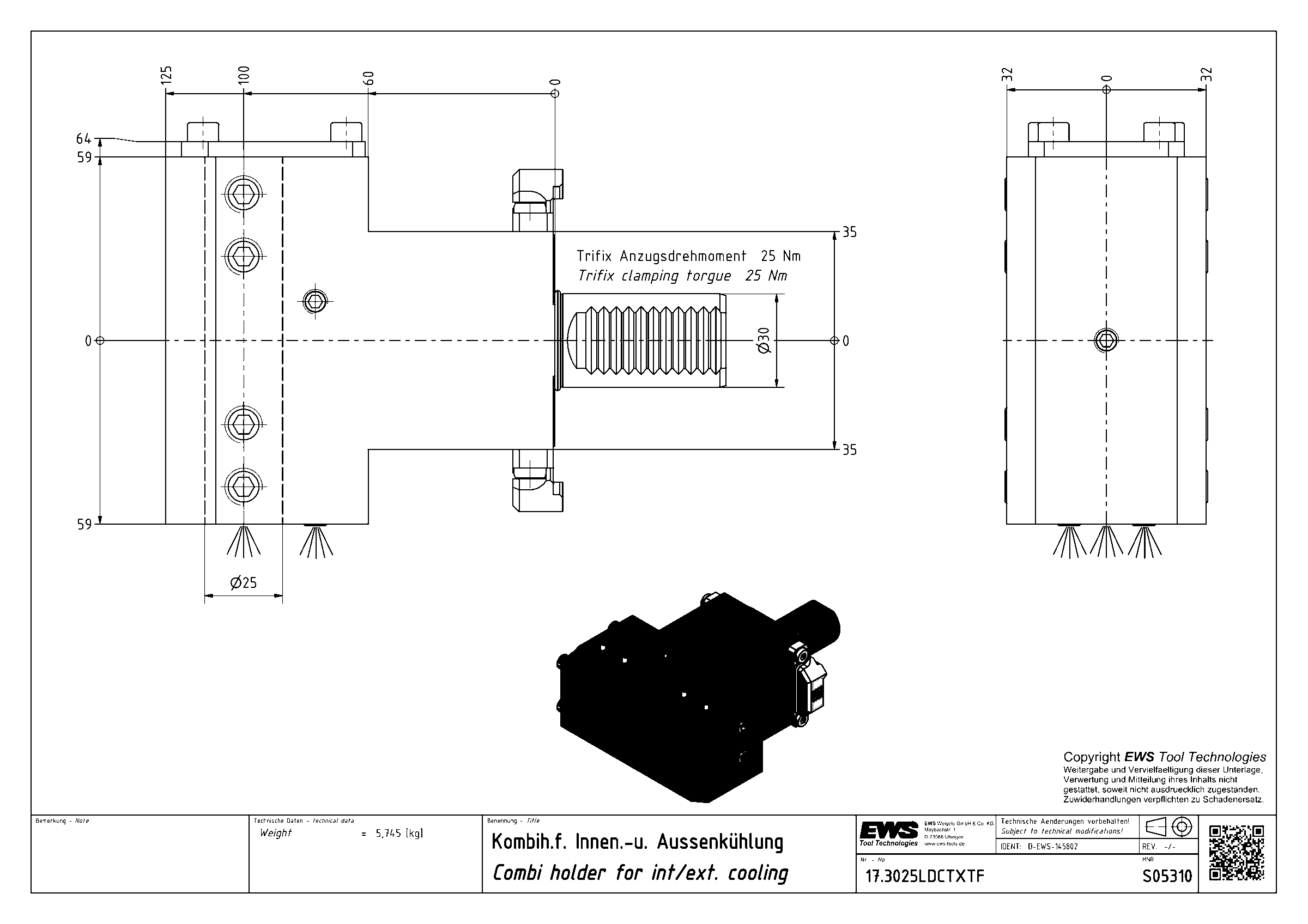

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.3025E36530VDI30борштанга Ø25100125180
17.3025G30030VDI30борштанга Ø2590115170
17.3025G300RLW30VDI30борштанга Ø2590115170
17.3025LCTX30VDI30борштанга Ø25100125180
17.3025LCTXTF30VDI30борштанга Ø25100125180
17.3025LDCTX30VDI30борштанга Ø25100125180
17.3025LDCTXTF30VDI30борштанга Ø25100125180Текущая
17.3025TNX6530VDI30борштанга Ø2590115170
17.3031.75LCTXTF30VDI30борштанга Ø1 1/4"100125180
17.3031.75LDCTXTF30VDI30борштанга Ø1 1/4"100125180
17.3032CTX30VDI30борштанга Ø3285110165
17.3032CTXTF30VDI30борштанга Ø3285110165

Совместимость

Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.3025LDCTXTF.

Переходники23

  • 28.2503HYDВтулка переходная EWS 28.2503HYD, хвостовик Ø25, 03
  • 28.2504HYDВтулка переходная EWS 28.2504HYD, хвостовик Ø25, 04
  • 28.2506HYDВтулка переходная EWS 28.2506HYD, хвостовик Ø25, 06
  • 28.2506SВтулка переходная EWS 28.2506S, хвостовик Ø25, отверстие Ø6 мм
  • 28.2506SIKВтулка переходная EWS 28.2506SIK, хвостовик Ø25, отверстие Ø6 мм
  • 28.2508HYDВтулка переходная EWS 28.2508HYD, хвостовик Ø25, 08
  • 28.2508SВтулка переходная EWS 28.2508S, хвостовик Ø25, отверстие Ø8 мм
  • 28.2510HYDВтулка переходная EWS 28.2510HYD, хвостовик Ø25, 10
  • 28.2510SВтулка переходная EWS 28.2510S, хвостовик Ø25, отверстие Ø10 мм
  • 28.2510SIKВтулка переходная EWS 28.2510SIK, хвостовик Ø25, отверстие Ø10 мм
  • 28.2512HYDВтулка переходная EWS 28.2512HYD, хвостовик Ø25, 12
  • 28.2512SВтулка переходная EWS 28.2512S, хвостовик Ø25, отверстие Ø12 мм
  • 28.2512SIKВтулка переходная EWS 28.2512SIK, хвостовик Ø25, отверстие Ø12 мм
  • 28.2514HYDВтулка переходная EWS 28.2514HYD, хвостовик Ø25, 14
  • 28.2514SВтулка переходная EWS 28.2514S, хвостовик Ø25, отверстие Ø14 мм
  • 28.2516HYDВтулка переходная EWS 28.2516HYD, хвостовик Ø25, 16
  • 28.2516SВтулка переходная EWS 28.2516S, хвостовик Ø25, отверстие Ø16 мм
  • 28.2516WNВтулка переходная EWS 28.2516WN, хвостовик Ø25, Weldon / Whistle Notch Ø16
  • 28.2518HYDВтулка переходная EWS 28.2518HYD, хвостовик Ø25, 18
  • 28.2518SВтулка переходная EWS 28.2518S, хвостовик Ø25, отверстие Ø18 мм
  • 28.2520HYDВтулка переходная EWS 28.2520HYD, хвостовик Ø25, хвостовик Ø20
  • 28.2520SВтулка переходная EWS 28.2520S, хвостовик Ø25, отверстие Ø20 мм
  • 28.2520WNВтулка переходная EWS 28.2520WN, хвостовик Ø25, Weldon / Whistle Notch Ø20

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Подходит к позициям

У этих позиций 17.3025LDCTXTF указан производителем как подходящий.

Инструмент статический1

  • WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
