EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.3025TNX65

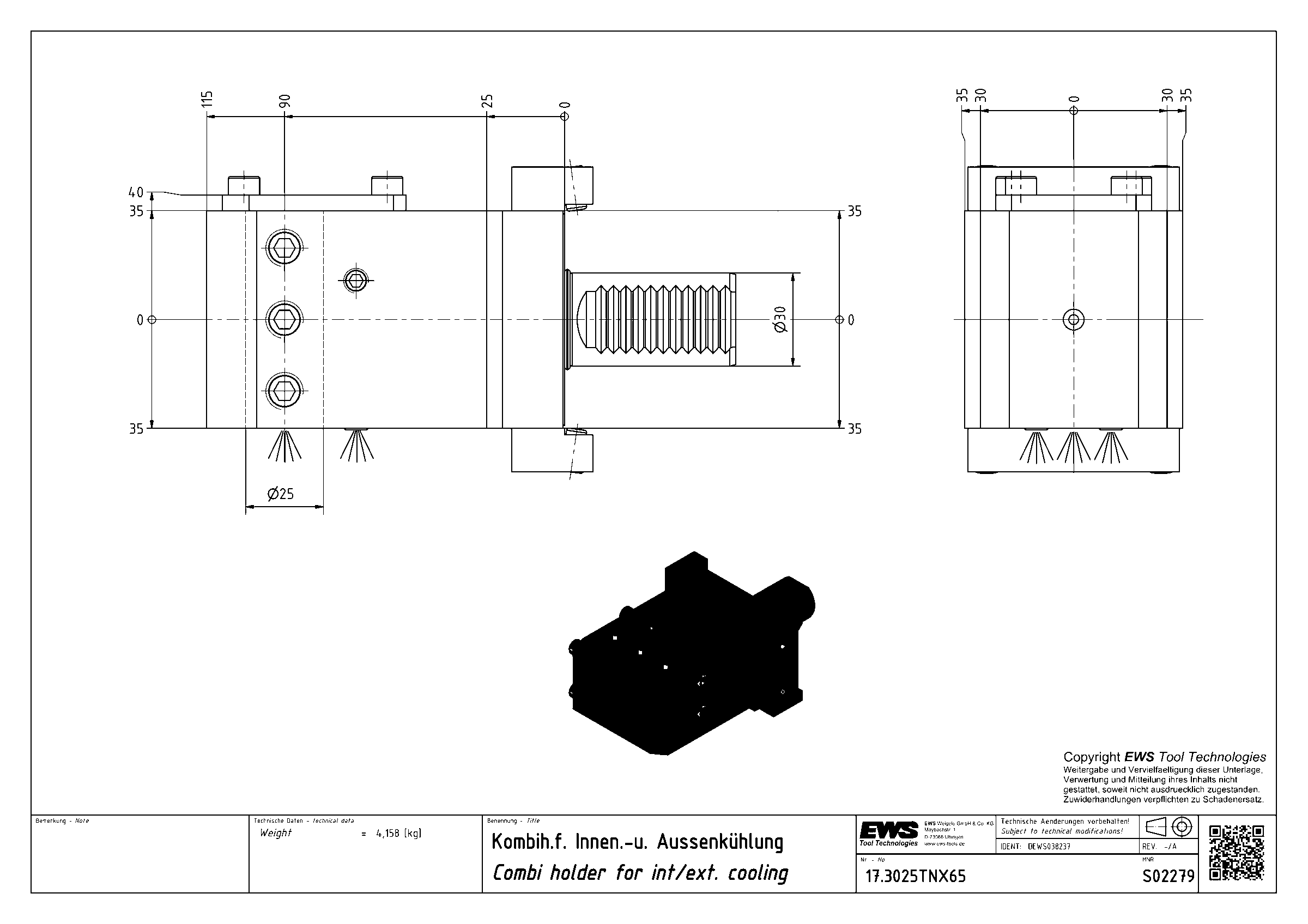

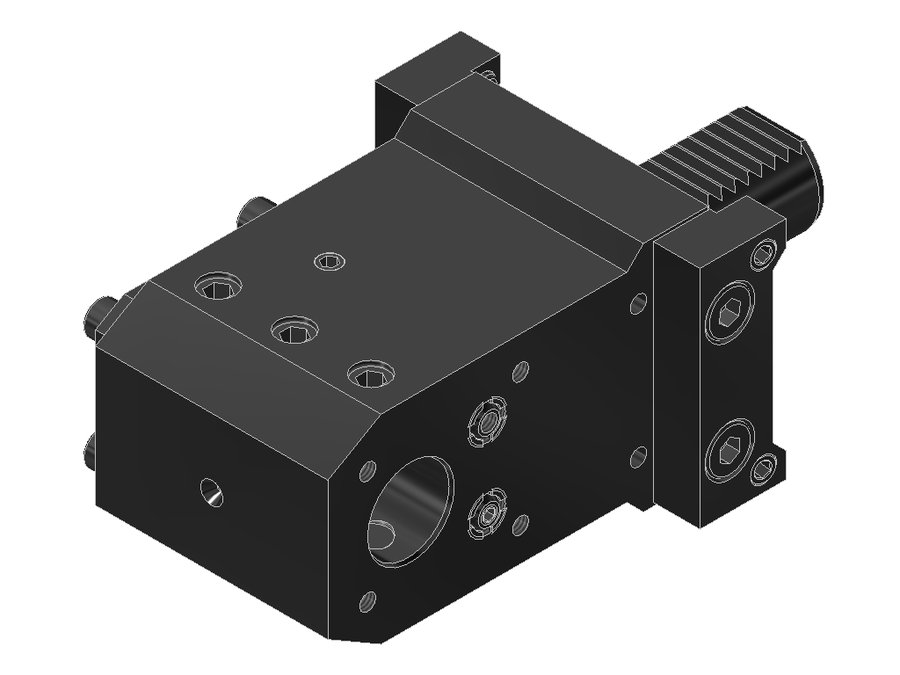

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3025TNX65, хвостовик Ø30, отверстие Ø25 мм
| Система фиксации в гнезде | плита Traub |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL02502215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Ø 25.0 (boring bar) |
| Функциональная длина | 90 мм |
| Вылет LPR | 115 мм |
| Масса | 4,158 кг |
| Высота | 70 мм |
| Общая длина | 170 мм |
| Ширина | 70 мм |
| Заказной номер EWS | S02279 |
| Радиальная ширина | 35 мм |
| Функциональная ширина | 35 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.3025G300 | 30 | VDI30 | Ø 25.0 (boring bar) | 90 | 115 | 170 | |
| 17.3025G300RLW | 30 | VDI30 | Ø 25.0 (boring bar) | 90 | 115 | 170 | |
| 17.3025LCTX | 30 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | |
| 17.3025LCTXTF | 30 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | |
| 17.3025LDCTX | 30 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | |
| 17.3025LDCTXTF | 30 | VDI30 | Ø 25.0 (boring bar) | 100 | 125 | 180 | |
| 17.3025TNX65 | 30 | VDI30 | Ø 25.0 (boring bar) | 90 | 115 | 170 | Текущая |
| 17.3031.75LCTXTF | 30 | VDI30 | Boring bar Ø 1 1/4" | 100 | 125 | 180 | |
| 17.3031.75LDCTXTF | 30 | VDI30 | Boring bar Ø 1 1/4" | 100 | 125 | 180 | |
| 17.3032CTX | 30 | VDI30 | Ø 32.0 (boring bar) | 85 | 110 | 165 | |
| 17.3032CTXTF | 30 | VDI30 | Ø 32.0 (boring bar) | 85 | 110 | 165 | |
| 17.3032DCTX | 30 | VDI30 | Ø 32.0 (boring bar) | 85 | 110 | 165 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3025TNX65.
Принадлежности и оснастка для настройки инструмента2
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
Документы по позиции
Для этой позиции документы пока не привязаны.
