EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.3032DCTXTF

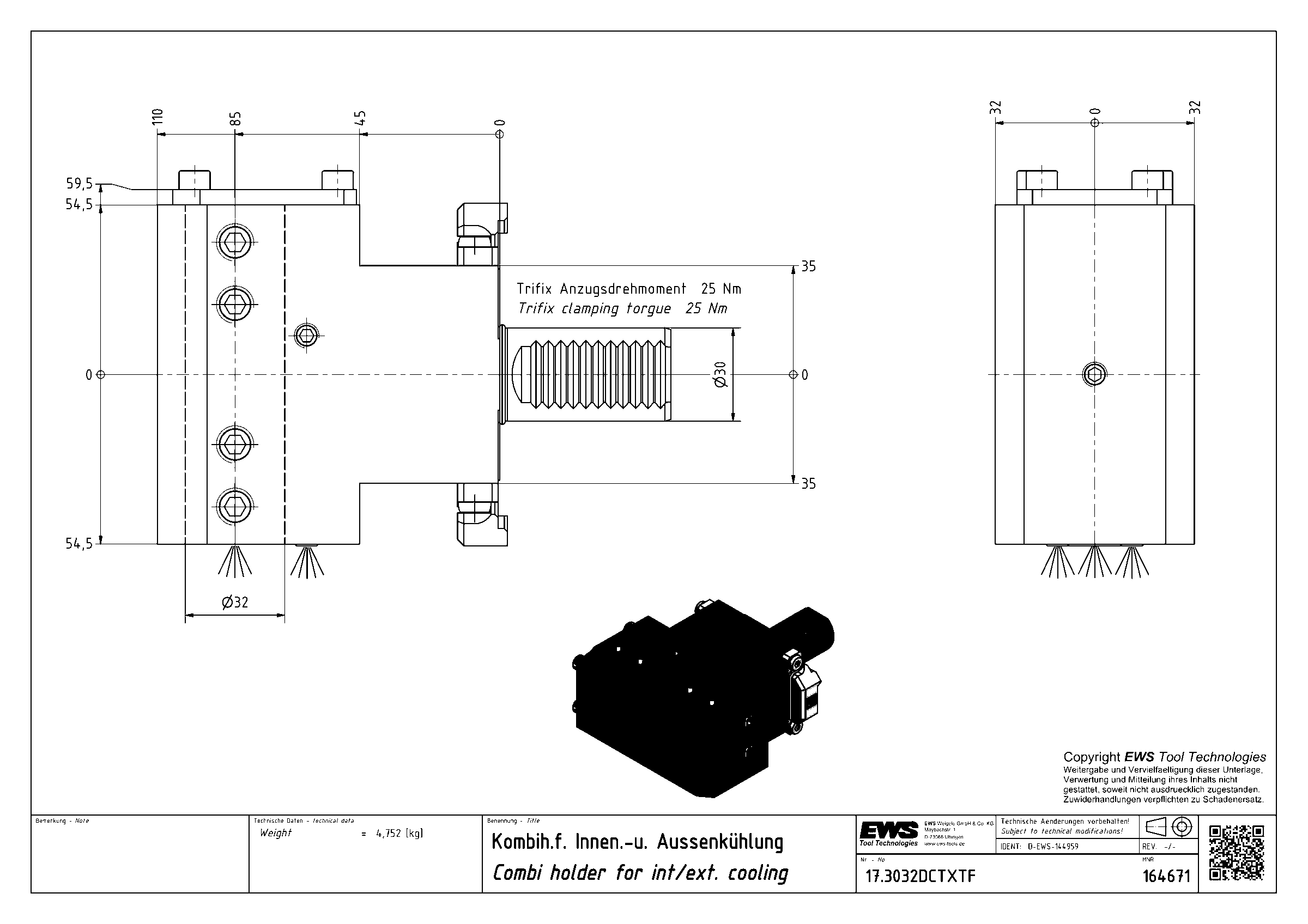

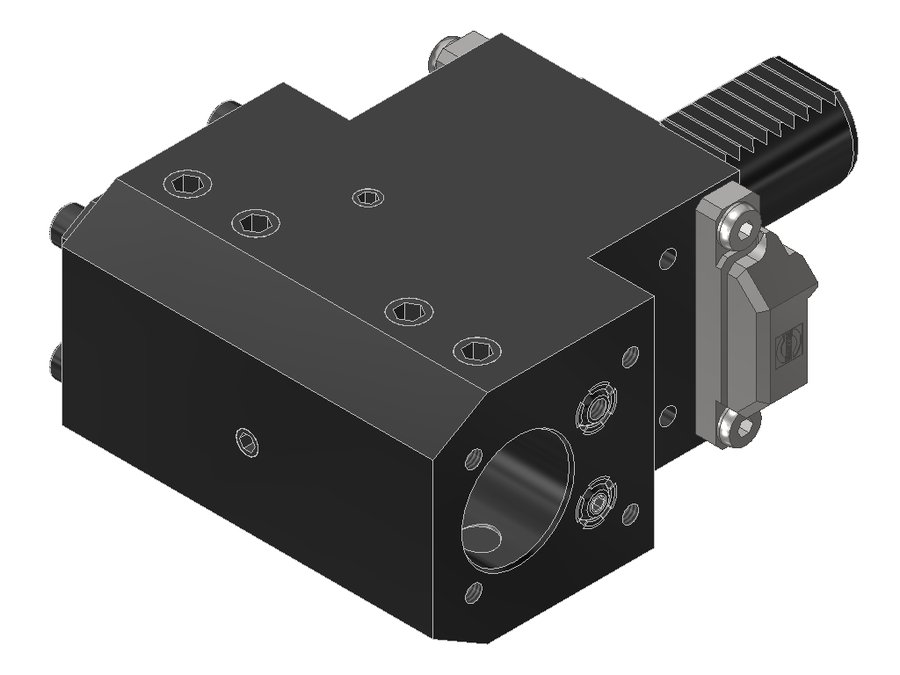

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.3032DCTXTF, хвостовик Ø30, отверстие Ø32 мм
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | ZYL03202215 |
| Диаметр хвостовика | 30 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | Ø 32.0 (boring bar) |
| Функциональная длина | 85 мм |
| Вылет LPR | 110 мм |
| Масса | 4,752 кг |
| Высота | 64 мм |
| Общая длина | 165 мм |
| Ширина | 109 мм |
| Заказной номер EWS | 164671 |
| Радиальная ширина | 54,5 мм |
| Функциональная ширина | 54,5 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.3025TNX65 | 30 | VDI30 | Ø 25.0 (boring bar) | 90 | 115 | 170 | |
| 17.3031.75LCTXTF | 30 | VDI30 | Boring bar Ø 1 1/4" | 100 | 125 | 180 | |
| 17.3031.75LDCTXTF | 30 | VDI30 | Boring bar Ø 1 1/4" | 100 | 125 | 180 | |
| 17.3032CTX | 30 | VDI30 | Ø 32.0 (boring bar) | 85 | 110 | 165 | |
| 17.3032CTXTF | 30 | VDI30 | Ø 32.0 (boring bar) | 85 | 110 | 165 | |
| 17.3032DCTX | 30 | VDI30 | Ø 32.0 (boring bar) | 85 | 110 | 165 | |
| 17.3032DCTXTF | 30 | VDI30 | Ø 32.0 (boring bar) | 85 | 110 | 165 | Текущая |
| 17.3032DG300RLW | 30 | VDI30 | Ø 32.0 (boring bar) | 90 | 115 | 170 | |
| 17.3032E365A35 | 30 | VDI30 | Ø 32.0 (boring bar) | 100 | 125 | 180 | |
| 17.3032G300 | 30 | VDI30 | Ø 32.0 (boring bar) | 90 | 115 | 170 | |
| 17.3032G300RLW | 30 | VDI30 | Ø 32.0 (boring bar) | 90 | 115 | 170 | |
| 17.3032G300V | 30 | VDI30 | Ø 32.0 (boring bar) | 90 | 115 | 170 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.3032DCTXTF.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
