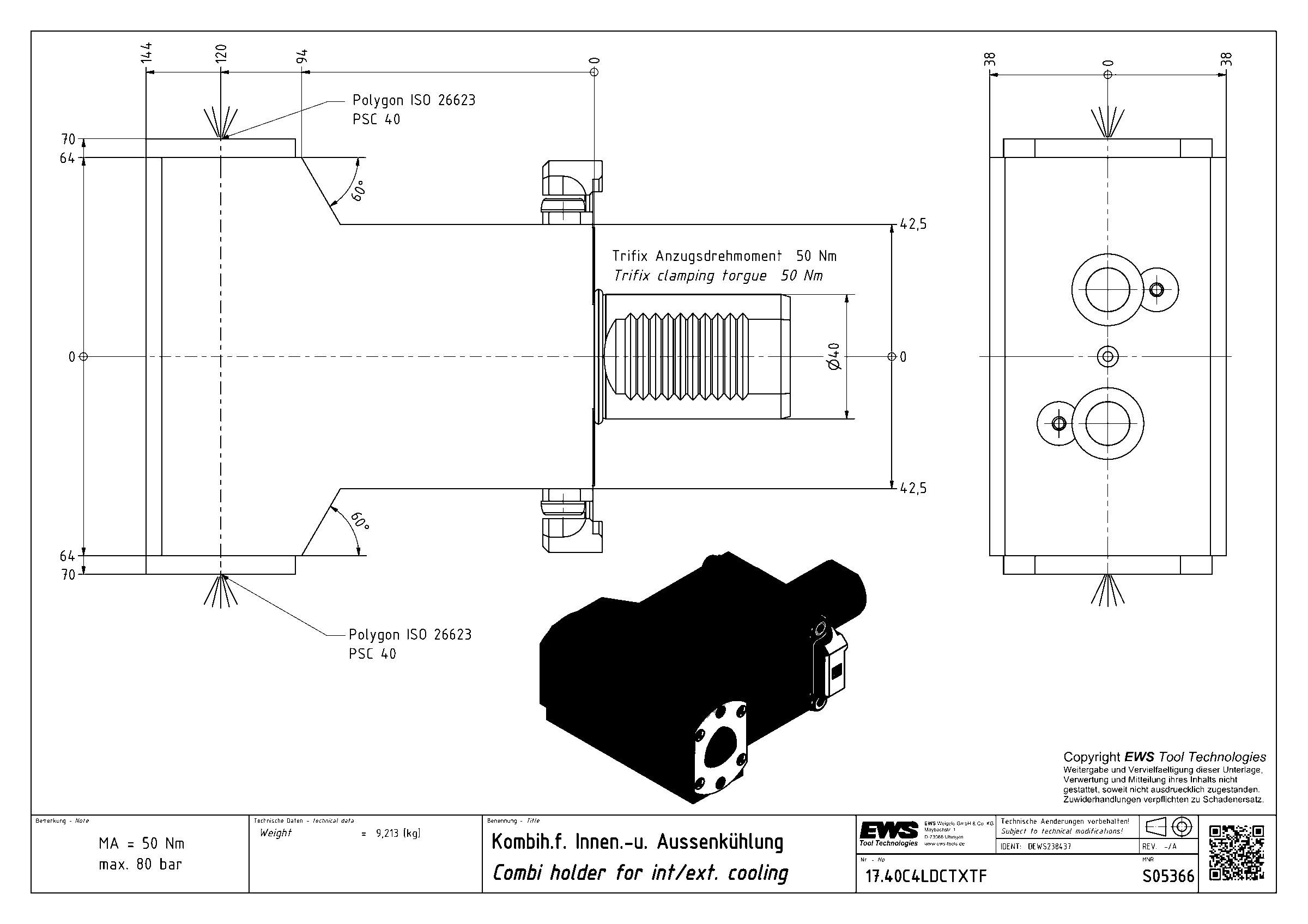

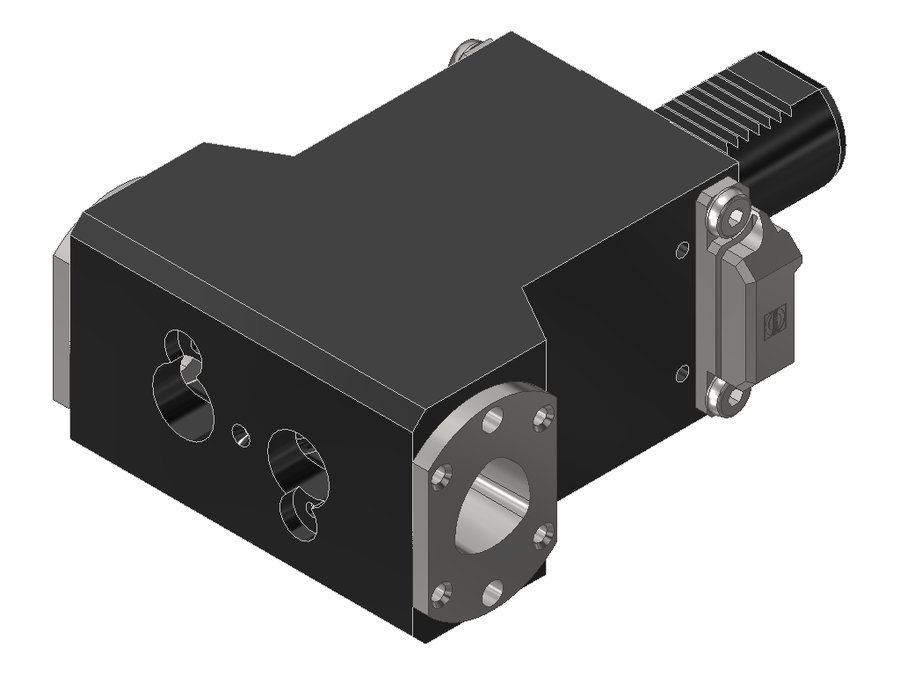

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40C4LDCTXTF, хвостовик Ø40, полигональный хвостовик ISO 26623 (PSC 40)
| Система фиксации в гнезде | Trifix |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | CCS04000195 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | PSC 40 |
| Функциональная длина | 120 мм |
| Вылет LPR | 144 мм |
| Масса | 9,213 кг |
| Высота | 76 мм |
| Общая длина | 207 мм |
| Ширина | 140 мм |
| Заказной номер EWS | S05366 |
| Функциональная ширина | 70 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 17.40C4LDCTXTF в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка комбинированная для внутреннего и наружного подвода СОЖ
PSC — стандартизованный интерфейс
- Типоразмер PSC 40:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 50 Н·м
- Усилие зажима 21 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Система выверки Trifix© (TF)
- Инструмент полностью предварительно настроен
- Ускоренная наладка станка
- Повторяемость менее 6 мкм при вылете 200 мм
- Точность позиционирования 0,01 мм при переходе от одной позиции к другой
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.30VXT3LDCTX | 30 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | |
| 17.30VXT3LDCTXTF | 30 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | |
| 17.30VXT3LDE365A35 | 30 | VDI30 | EWS Varia VXT3 | 120 | 150 | 205 | |
| 17.30VXT3LDTOEMX100A35 | 30 | VDI30 | EWS Varia VXT3 | 100 | 130 | 185 | |
| 17.40C4DCTX | 40 | VDI40 | PSC 40 | 100 | 124 | 187 | |
| 17.40C4LDCTX | 40 | VDI40 | PSC 40 | 120 | 144 | 207 | |
| 17.40C4LDCTXTF | 40 | VDI40 | PSC 40 | 120 | 144 | 207 | Текущая |
| 17.40C4LDCTXTFZ40/Z-100 | 40 | VDI40 | PSC 40 | 120 | 144 | 207 | |
| 17.40KM50DMP620 | 40 | VDI40 | KM 50 | 150 | 178 | 238 | |
| 17.40VXT4DCTX | 40 | VDI40 | EWS Varia VXT4 | 100 | 135 | 198 | |
| 17.40VXT4DCTXTF | 40 | VDI40 | EWS Varia VXT4 | 100 | 135 | 198 | |
| 17.40VXT4DG400RLW | 40 | VDI40 | EWS Varia VXT4 | 110 | 145 | 208 |
Совместимость
Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.40C4LDCTXTF.
Инструмент статический22
- 19.C4C16HYDL42Державка для расточных борштанг EWS 19.C4C16HYDL42, полигональный хвостовик ISO 26623 (PSC 40C), длина 42 мм
- 27.C4C06WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C06WNL30, полигональный хвостовик ISO 26623 (PSC 40C), длина 30 мм
- 27.C4C08WNL30Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C08WNL30, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø08
- 27.C4C10WNL34Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C10WNL34, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø10
- 27.C4C12.7L49SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7L49SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø12,7 мм (1/2")
- 27.C4C12.7WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12.7WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12,7 (1/2")
- 27.C4C12WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C12WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø12
- 27.C4C14WNL39Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C14WNL39, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø14
- 27.C4C15.88L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø15,88 мм (5/8")
- 27.C4C15.88WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C15.88WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø15,88 (5/8")
- 27.C4C16WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C16WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø16
- 27.C4C18WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C18WNL43, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø18
- 27.C4C19.05L54SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05L54SHR, полигональный хвостовик ISO 26623 (PSC 40C), отверстие Ø19,05 мм (3/4")
- 27.C4C19.05WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C19.05WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø19,05 (3/4")
- 27.C4C20WNL45Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C20WNL45, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø20
- 27.C4C25WNL60Адаптер под цилиндрический хвостовик инструмента EWS 27.C4C25WNL60, полигональный хвостовик ISO 26623 (PSC 40C), Weldon / Whistle Notch Ø25
- 31.C4C20L32Державка цанговая EWS 31.C4C20L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
- 31.C4C25L32Державка цанговая EWS 31.C4C25L32, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 31.C4C32L52Державка цанговая EWS 31.C4C32L52, полигональный хвостовик ISO 26623 (PSC 40C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
- 42.C4C16L10Оправка фрезерная осевая EWS 42.C4C16L10, полигональный хвостовик ISO 26623 (PSC 40C), длина 10 мм
- 42.C4C22L12Оправка фрезерная осевая EWS 42.C4C22L12, полигональный хвостовик ISO 26623 (PSC 40C), длина 12 мм
- 42.C4C27L14Оправка фрезерная осевая EWS 42.C4C27L14, полигональный хвостовик ISO 26623 (PSC 40C), длина 14 мм
