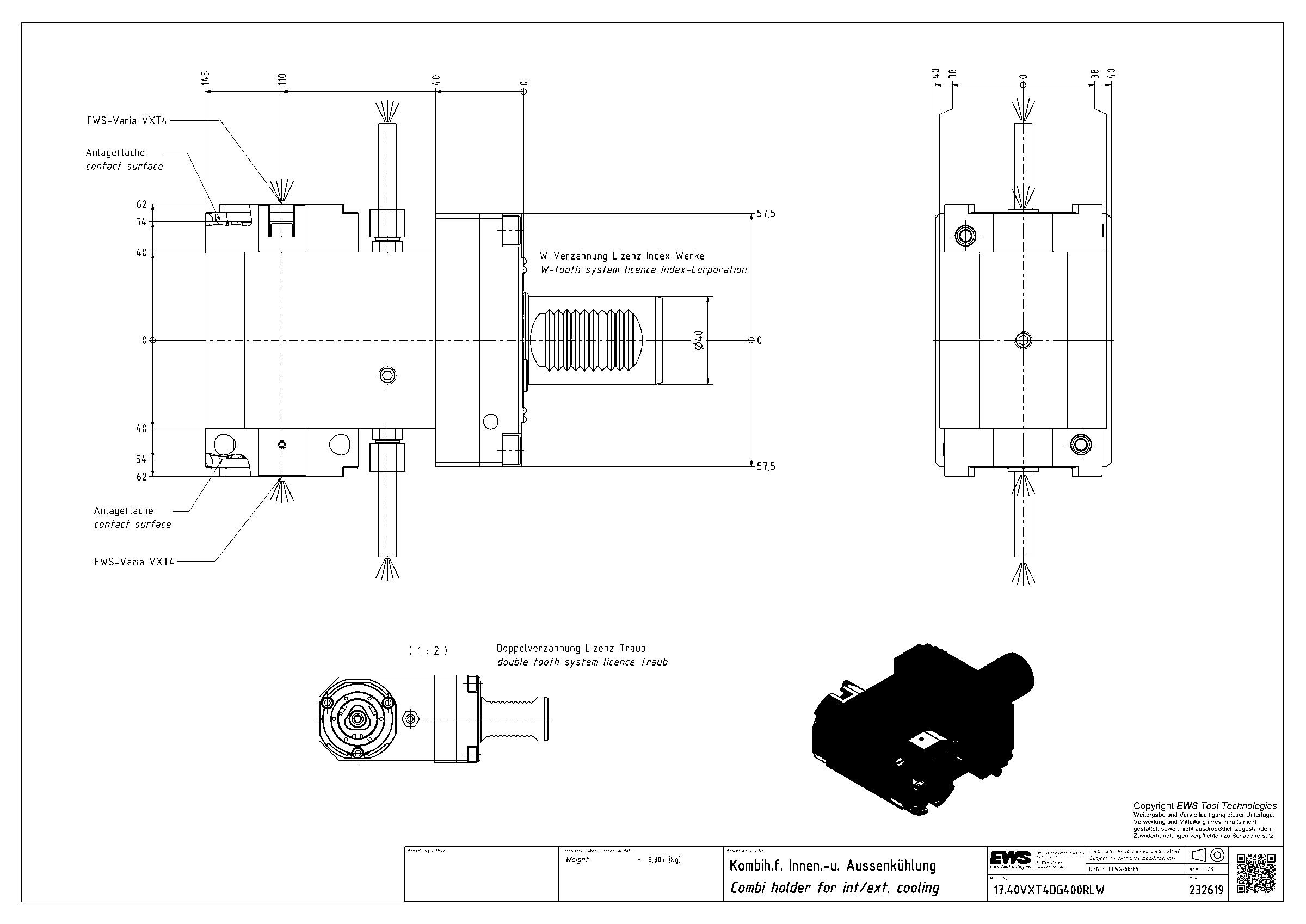

EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.40VXT4DG400RLW

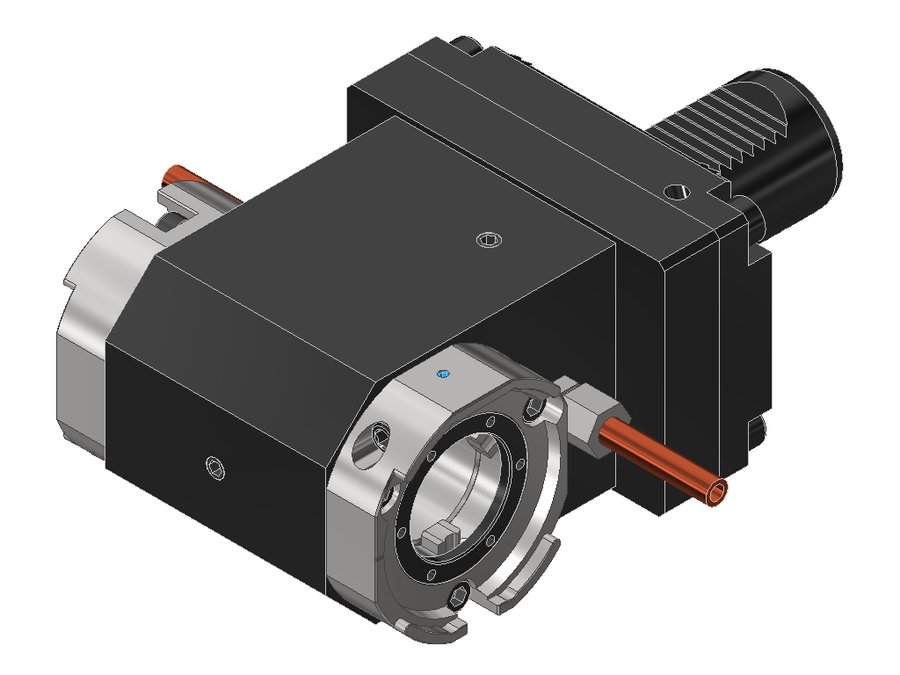

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.40VXT4DG400RLW, хвостовик Ø40, EWS Varia VXT4 - адаптер
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | ZYW04000115 |
| Код интерфейса инструмента | EWC00400395 |
| Диаметр хвостовика | 40 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | EWS Varia VXT4 |
| Функциональная длина | 110 мм |
| Вылет LPR | 145 мм |
| Масса | 8,307 кг |
| Высота | 80 мм |
| Общая длина | 208 мм |
| Ширина | 124 мм |
| Заказной номер EWS | 232619 |
| Система EWS Varia | EWS Varia VXT4 |
| Функциональная ширина | 54 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.40C4LDCTX | 40 | VDI40 | PSC 40 | 120 | 144 | 207 | |
| 17.40C4LDCTXTF | 40 | VDI40 | PSC 40 | 120 | 144 | 207 | |
| 17.40C4LDCTXTFZ40/Z-100 | 40 | VDI40 | PSC 40 | 120 | 144 | 207 | |
| 17.40KM50DMP620 | 40 | VDI40 | KM 50 | 150 | 178 | 238 | |
| 17.40VXT4DCTX | 40 | VDI40 | EWS Varia VXT4 | 100 | 135 | 198 | |
| 17.40VXT4DCTXTF | 40 | VDI40 | EWS Varia VXT4 | 100 | 135 | 198 | |
| 17.40VXT4DG400RLW | 40 | VDI40 | EWS Varia VXT4 | 110 | 145 | 208 | Текущая |
| 17.40VXT4DSQT15X135 | 40 | VDI40 shaft rotated 30° | EWS Varia VXT4 | 135 | 170 | 230 | |
| 17.40VXT4DTOEMX100 | 40 | VDI40 | EWS Varia VXT4 | 100 | 135 | 198 | |
| 17.40VXT4LDCTX | 40 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 | |
| 17.40VXT4LDCTXFE | 40 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 | |
| 17.40VXT4LDCTXTF | 40 | VDI40 | EWS Varia VXT4 | 120 | 155 | 218 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.40VXT4DG400RLW.
Принадлежности и оснастка для настройки инструмента4
- EWS.Varia Clean (EWS 228119)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228119
- MW-VXT4Приспособление монтажное EWS MW-VXT4, MW-VXT4
- VXT4-PROMO-SETСтартовый набор EWS Varia EWS VXT4-PROMO-SET
- VXT4STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT4STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
