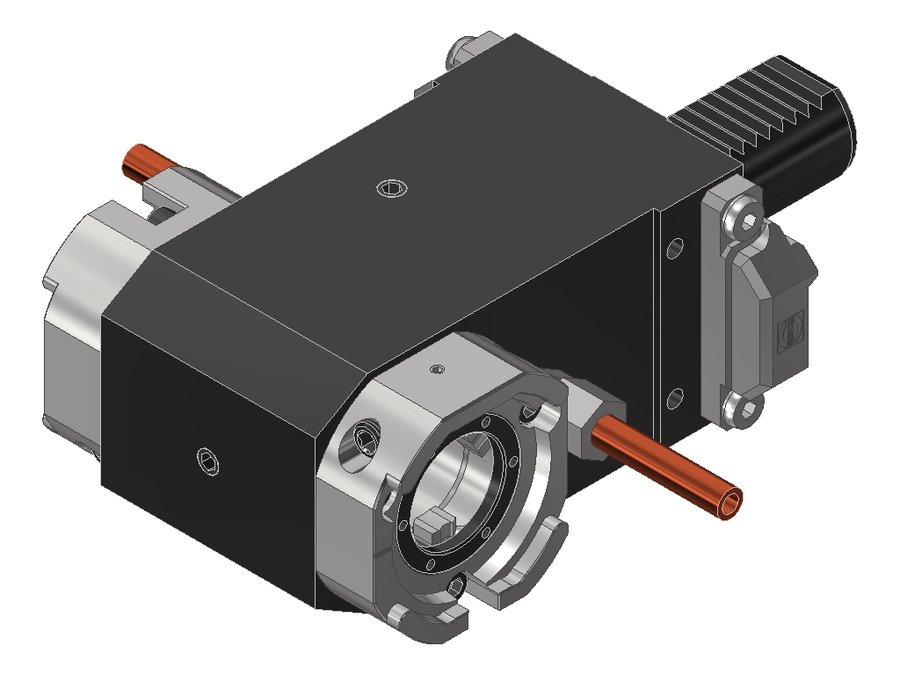

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTXTF, хвостовик Ø30, EWS Varia VXT3 - адаптер
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI · арт. 17.30VXT3LDCTXTF

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.30VXT3LDCTXTF, хвостовик Ø30, EWS Varia VXT3 - адаптер

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV03000115
Код интерфейса инструментаEWC00300395
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаEWS Varia VXT3
Функциональная длина100 мм
Вылет LPR130 мм
Масса4,998 кг
Высота64 мм
Общая длина185 мм
Ширина110 мм
Заказной номер EWS232604
Система EWS VariaEWS Varia VXT3
Функциональная ширина47 мм

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS для VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.30VXT3DTNC6530VDI30EWS Varia VXT37098153
17.30VXT3DTNX6530VDI30EWS Varia VXT390120175
17.30VXT3DTOEMX85A3530VDI30EWS Varia VXT385115170
17.30VXT3G300RLV30VDI30EWS Varia VXT390120175
17.30VXT3G300RLW30VDI30EWS Varia VXT390120175
17.30VXT3LDCTX30VDI30EWS Varia VXT3100130185
17.30VXT3LDCTXTF30VDI30EWS Varia VXT3100130185Текущая
17.30VXT3LDE365A3530VDI30EWS Varia VXT3120150205
17.30VXT3LDTOEMX100A3530VDI30EWS Varia VXT3100130185
17.40C4DCTX40VDI40PSC 40100124187
17.40C4LDCTX40VDI40PSC 40120144207
17.40C4LDCTXTF40VDI40PSC 40120144207
Показать ещё · всего в серии 193

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.30VXT3LDCTXTF.

Принадлежности и оснастка для настройки инструмента6

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • UMB100Приспособление монтажное EWS UMB100, UMB100
  • VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
  • VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO

Ключи и отвёртки1

  • DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м

Документы по позиции

Для этой позиции документы пока не привязаны.
