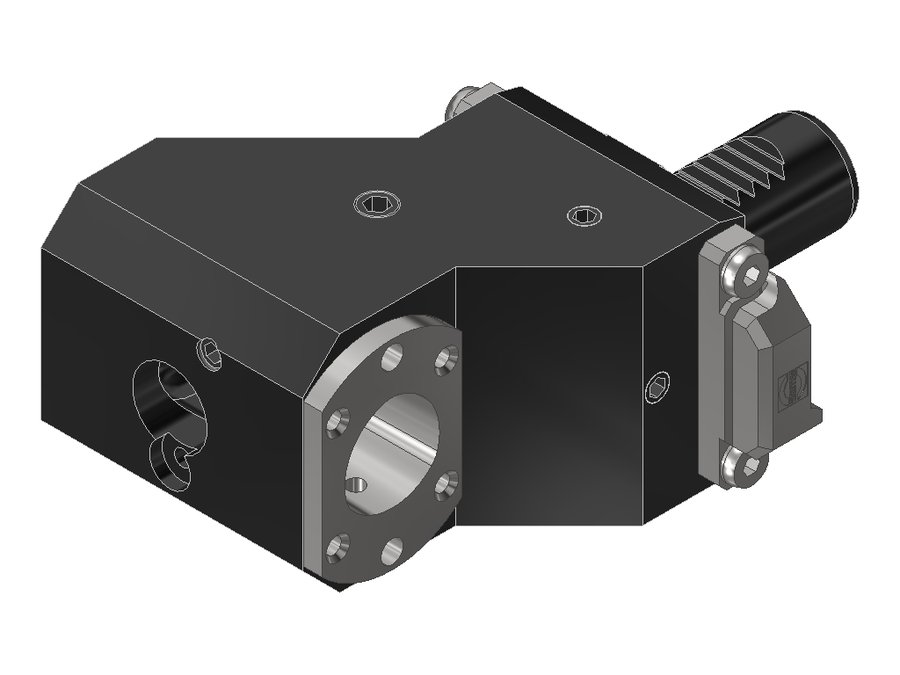

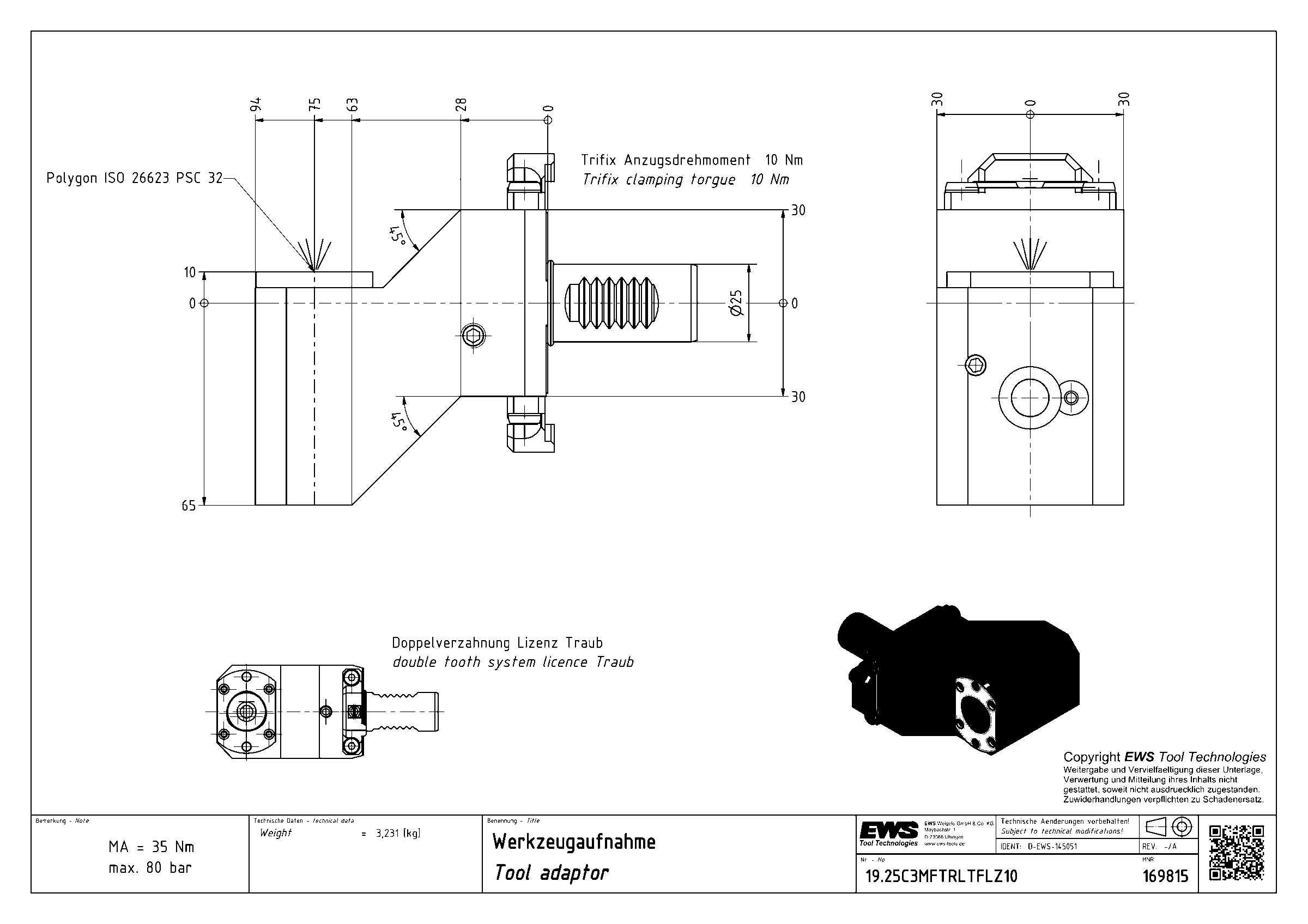

Адаптер для инструмента EWS 19.25C3MFTRLTFLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.25C3MFTRLTFLZ10

Адаптер для инструмента EWS 19.25C3MFTRLTFLZ10, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)

Система фиксации в гнездеTrifix
Угол выхода90°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаCCS03200195
Диаметр хвостовика25 мм
Исполнениелевое
Присоединение к станкуVDI25
Присоединение инструментаPSC 32
Функциональная длина75 мм
Вылет LPR94 мм
Масса3,231 кг
Высота60 мм
Общая длина142 мм
Ширина75 мм
Заказной номер EWS169815
Радиальная ширина65 мм
Функциональная ширина10 мм
