Адаптер для инструмента EWS 19.30C3L60L, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Адаптеры для инструмента EWS, присоединение к станку VDI · арт. 19.30C3L60L

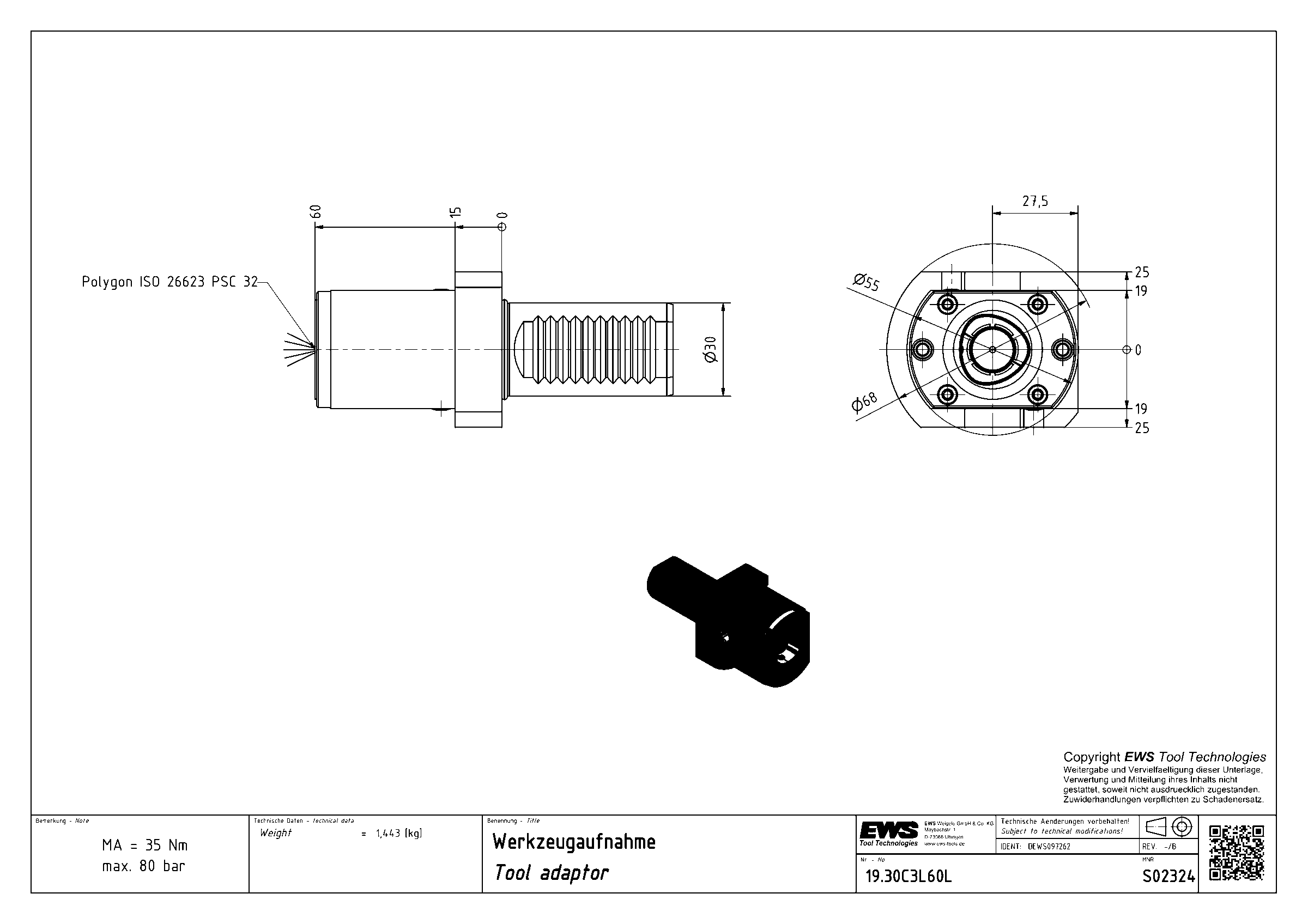

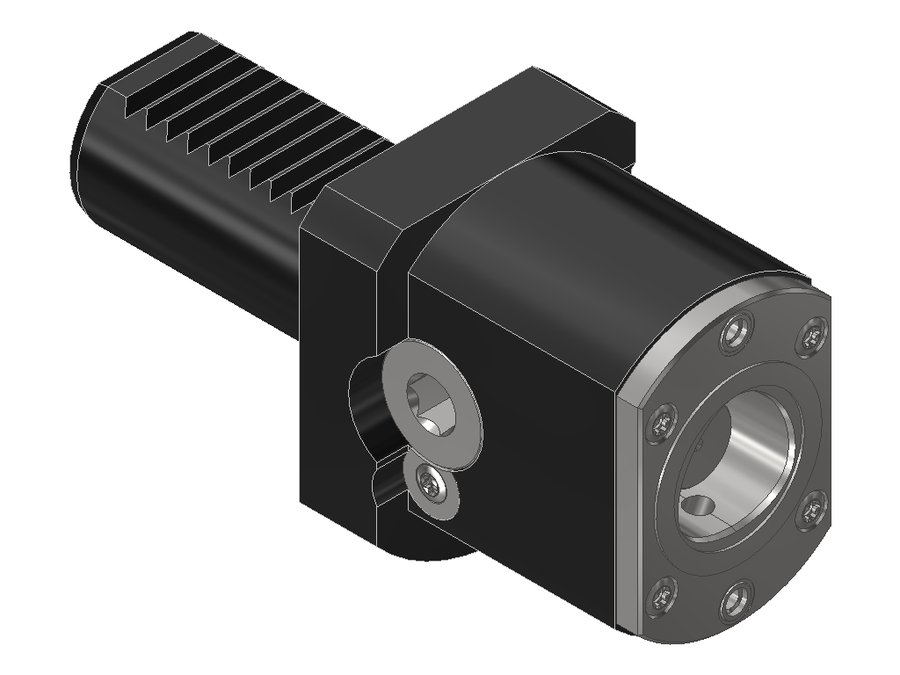

Адаптер для инструмента EWS 19.30C3L60L, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаCCS03200195
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаPSC 32
Функциональная длина60 мм
Вылет LPR60 мм
Масса1,443 кг
Общая длина115 мм
Заказной номер EWSS02324
