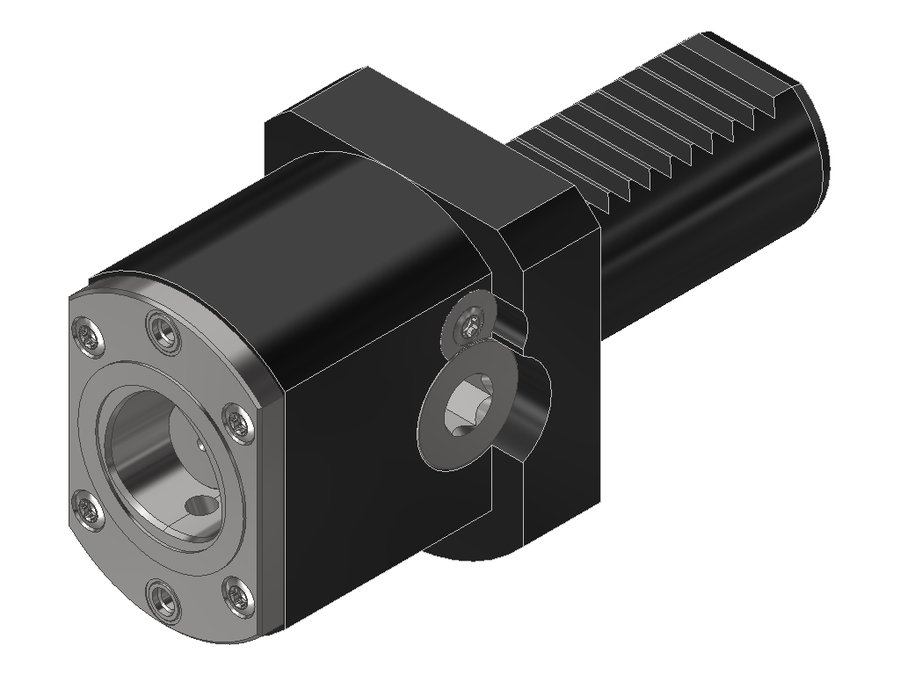

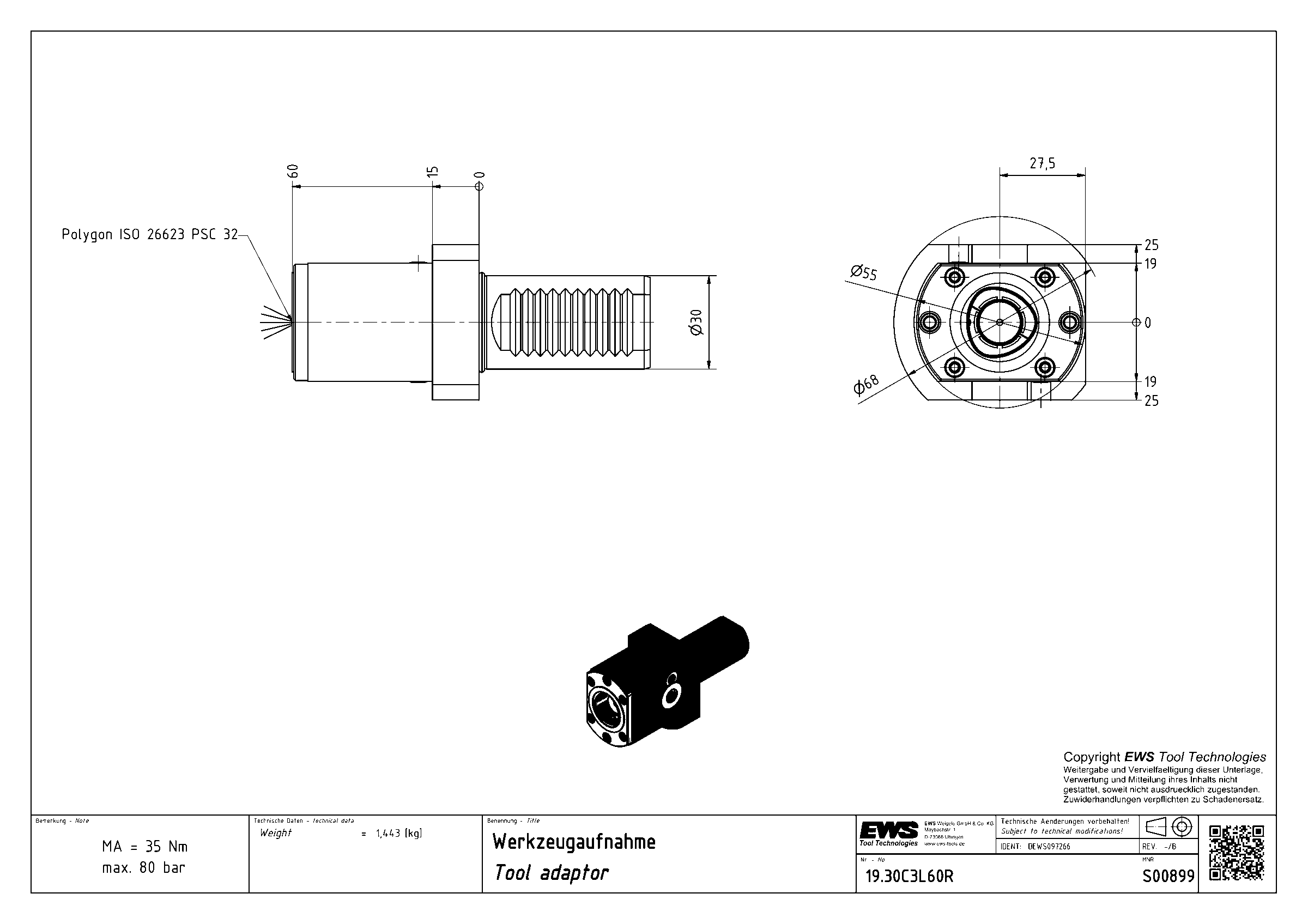

Адаптер для инструмента EWS 19.30C3L60R, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Адаптеры для инструмента EWS для VDI · арт. 19.30C3L60R

Адаптер для инструмента EWS 19.30C3L60R, хвостовик Ø30, полигональный хвостовик ISO 26623 (PSC 32)

Угол выхода0°
Диаметр корпуса55 мм
Код интерфейса станкаZYV03000115
Код интерфейса инструментаCCS03200195
Диаметр буртика68 мм
Диаметр хвостовика30 мм
Исполнениенейтральное
Присоединение к станкуVDI30
Присоединение инструментаPSC 32
Функциональная длина60 мм
Вылет LPR60 мм
Масса1,443 кг
Общая длина115 мм
Заказной номер EWSS00899

Другие типоразмеры серии

Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммДиаметр хвостовика, ммВ список
19.25VXT3E332RLZ0VDI25EWS Varia VXT37510515325
19.25VXT3G200RLVZ0VDI25EWS Varia VXT37010014825
19.25VXT3G200RLWZ0VDI25EWS Varia VXT370100147,9525
19.25VXT3MFTRLTFLZ0VDI25EWS Varia VXT37510515325
19.25VXT3MFTRLZ0VDI25EWS Varia VXT37510515325
19.30C3L60LVDI30PSC 32606011530
19.30C3L60RVDI30PSC 32606011530Текущая
19.30C3LCTXRLTFLVDI30PSC 3210011917430
19.30C3LCTXRLTFRVDI30PSC 3210011917430
19.30C3TNX65RLZ10VDI30PSC 329010916430
19.30C4G300RLWZ0VDI30PSC 409011416930
19.30C4L75LVDI30PSC 40757513030
Показать ещё · всего в серии 120

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.30C3L60R.

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100
