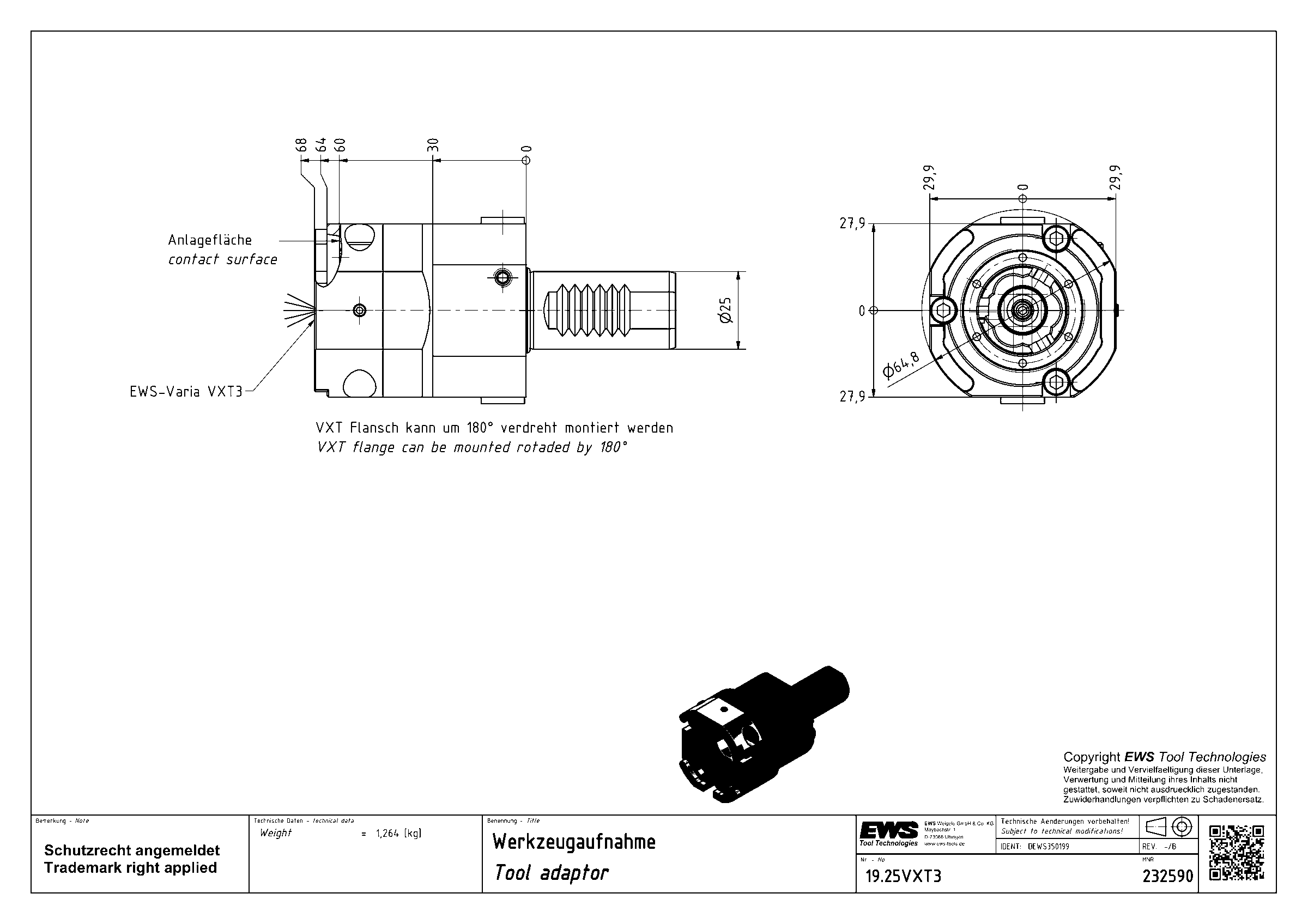

EWS · Адаптеры для инструмента EWS для VDI · арт. 19.25VXT3

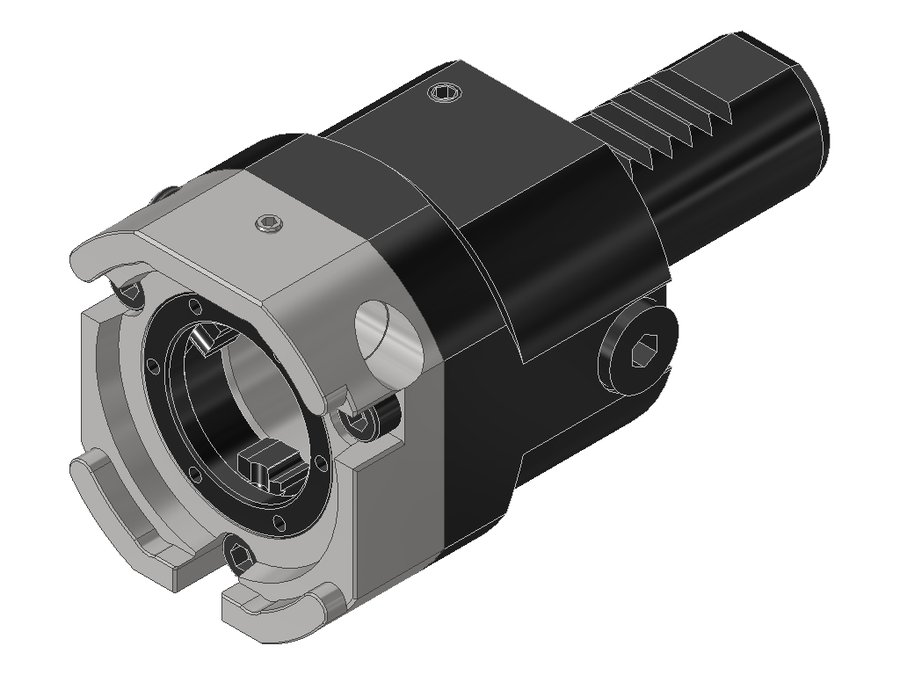

Адаптер для инструмента EWS 19.25VXT3, хвостовик Ø25, EWS Varia VXT3 - адаптер
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 64,8 мм |
| Код интерфейса станка | ZYV02500115 |
| Код интерфейса инструмента | EWC00300395 |
| Диаметр буртика | 58 мм |
| Диаметр хвостовика | 25 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | EWS Varia VXT3 |
| Функциональная длина | 68 мм |
| Вылет LPR | 60 мм |
| Масса | 1,264 кг |
| Общая длина | 108 мм |
| Заказной номер EWS | 232590 |
| Система EWS Varia | EWS Varia VXT3 |
Другие типоразмеры серии
Адаптеры для инструмента EWS для VDI — 120 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.25C3G200RLWZ10 | VDI25 | PSC 32 | 70 | 89 | 136,95 | 25 | |
| 19.25C3MFTRLTFLZ10 | VDI25 | PSC 32 | 75 | 94 | 142 | 25 | |
| 19.25C3MFTRLTFRZ10 | VDI25 | PSC 32 | 75 | 94 | 142 | 25 | |
| 19.25C3MFTRLZ10 | VDI25 | PSC 32 | 75 | 94 | 142 | 25 | |
| 19.25VXT3 | VDI25 | EWS Varia VXT3 | 68 | 60 | 108 | 25 | Текущая |
| 19.25VXT3E332RLZ0 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | 25 | |
| 19.25VXT3G200RLVZ0 | VDI25 | EWS Varia VXT3 | 70 | 100 | 148 | 25 | |
| 19.25VXT3G200RLWZ0 | VDI25 | EWS Varia VXT3 | 70 | 100 | 147,95 | 25 | |
| 19.25VXT3MFTRLTFLZ0 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | 25 | |
| 19.25VXT3MFTRLZ0 | VDI25 | EWS Varia VXT3 | 75 | 105 | 153 | 25 | |
| 19.30C3L60L | VDI30 | PSC 32 | 60 | 60 | 115 | 30 | |
| 19.30C3L60R | VDI30 | PSC 32 | 60 | 60 | 115 | 30 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.25VXT3.
Принадлежности и оснастка для настройки инструмента6
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
- MW-VDI25Приспособление монтажное EWS MW-VDI25, MW-VDI25
- MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
- UMB100Приспособление монтажное EWS UMB100, UMB100
- VXT3-PROMO-SETСтартовый набор EWS Varia EWS VXT3-PROMO-SET
- VXT3STARTKIT-PROMOСтартовый набор EWS Varia EWS VXT3STARTKIT-PROMO
Ключи и отвёртки1
- DSV SW5/05.7NMКлюч динамометрический EWS DSV SW5/05.7NM, Т-образная рукоятка SW5, 5.7 Н·м
